Qu'est-ce qu'un bloc de connexion LSA 100 paires ?
DESCRIPTIONS
Le bloc de connexion LSA 100 paires (TP-1418-100B) est utilisé à la fois pour les réseaux vocaux et de données dans les bureaux centraux, les armoires et dans les applications de réseaux privés. Grâce à ses contacts IDC (Connexion par déplacement d’isolation) fiables, il sert d’interface entre le câble principal et les câbles de dérivation.
Normalement, les blocs de connexion 100 paires sont utilisés sur le côté horizontal du cadre de distribution principal (MDF), qui est utilisé pour la terminaison entre les lignes internes et les fils de pont. Il se compose de 10 modules de connexion de 10 paires. Le bloc est adapté aux circuits xDSL. Ces blocs sont également utilisés dans les armoires de connexion croisée (CCC) et les boîtes de point de distribution (DP).
Notre magazine de protection contre les surtensions de 10 paires (TP-1502-10P3G) peut être inséré dans le bloc, avec la fonction de protéger le personnel et l’équipement contre les surtensions. Le bloc de connexion est également connu sous les noms de bloc terminal, bloc d’étiquettes ou bloc de distribution.
CARACTÉRISTIQUES PRINCIPALES
• Haute capacité de densité : Accueille 100 paires de cuivre, permettant de consolider de grands réseaux dans un seul bloc. Son design compact maximise l’espace du cadre tout en gardant toutes les connexions accessibles.
• Conception de connexion permanente : Maintient une continuité électrique ininterrompue pour toutes les paires, assurant une transmission cohérente de la voix et des données sans points de déconnexion.
• Contacts LSA à déplacement d’isolation : Fournissent des terminaisons assistées par outil, sans vis, qui maintiennent les fils fermement en place, créant des connexions résistantes aux vibrations et à la corrosion.
• Faible résistance de contact : Maintient une qualité de signal élevée sur toutes les paires, réduisant les pertes pour les services xDSL et vocaux, et prenant en charge les applications haut débit de manière fiable.
• Support d’étiquetage intégré : Offre un espace clair et protégé pour étiqueter chaque paire, simplifiant l’identification, la documentation et les futures opérations de dépannage.
• Fil de terre intégré : Fournit une mise à la terre fiable, protégeant le bloc et les équipements connectés contre les surtensions, l’électricité statique et les interférences électromagnétiques.
• Compatibilité avec la protection contre les surtensions : Peut être utilisé avec des modules externes de protection contre les surtensions, ajoutant une couche supplémentaire de défense de ligne contre la foudre ou les pics de tension.
• Conception modulaire compacte : Organise 100 paires de manière efficace en espace, permettant une installation haute densité sans sacrifier l’accessibilité.
• Installation rapide et fiable : La technologie IDC permet une terminaison rapide avec des outils standard d’insertion LSA, réduisant le temps d’installation pour les déploiements à grande échelle.
VIDÉOS D’INSTALLATION
SCHÉMAS

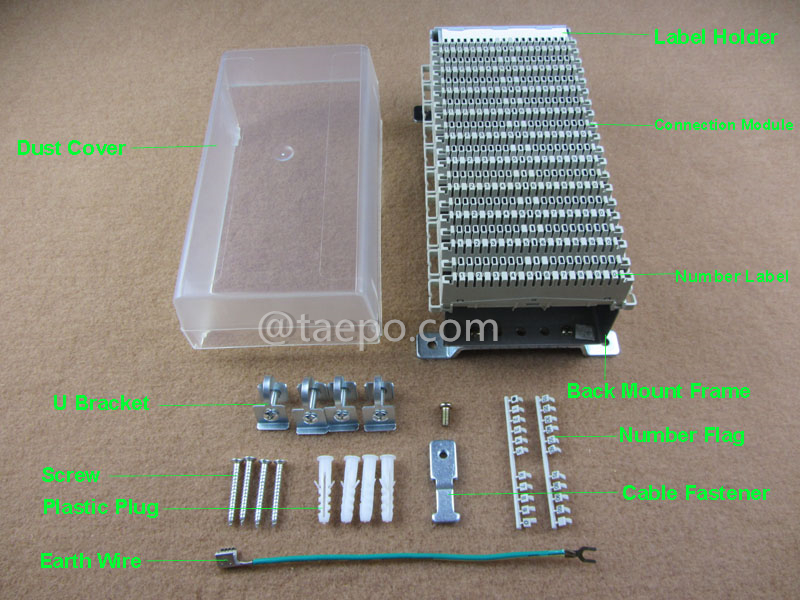

IMAGES D’ILLUSTRATION
PHOTOS D’EMBALLAGE
DONNÉES DE COMMANDE
| Numéro d'article |
Descriptions |
| TP-1418-100B |
Bloc de connexion LSA 100 paires, avec porte-étiquette, fil de terre, accessoires de montage |
PRODUITS ASSOCIÉS

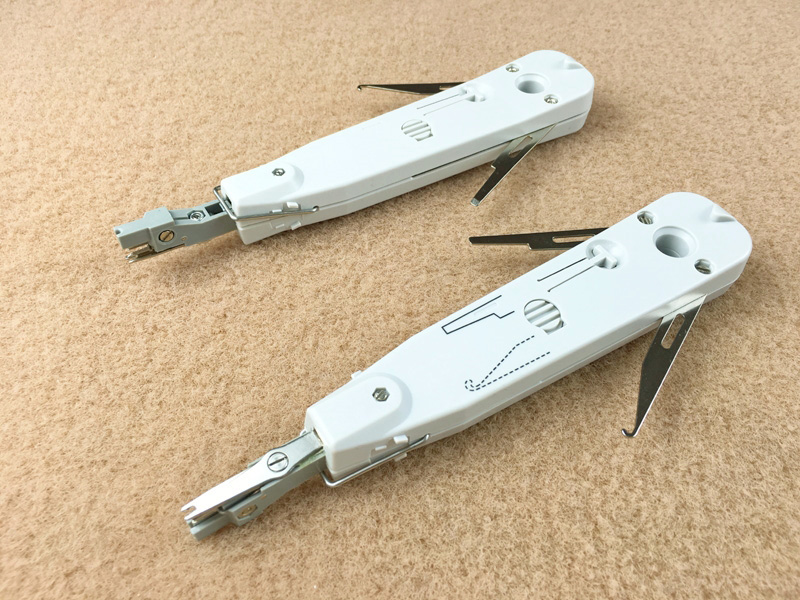

TP-1221-S outil d'insertion LSA, avec capteur
TP-1242-10 barre de terre de 10 paires pour module LSA
TP-1501-1EGP protecteur MDF 1 paire pour module LSA, protection contre les surtensions et les surintensités

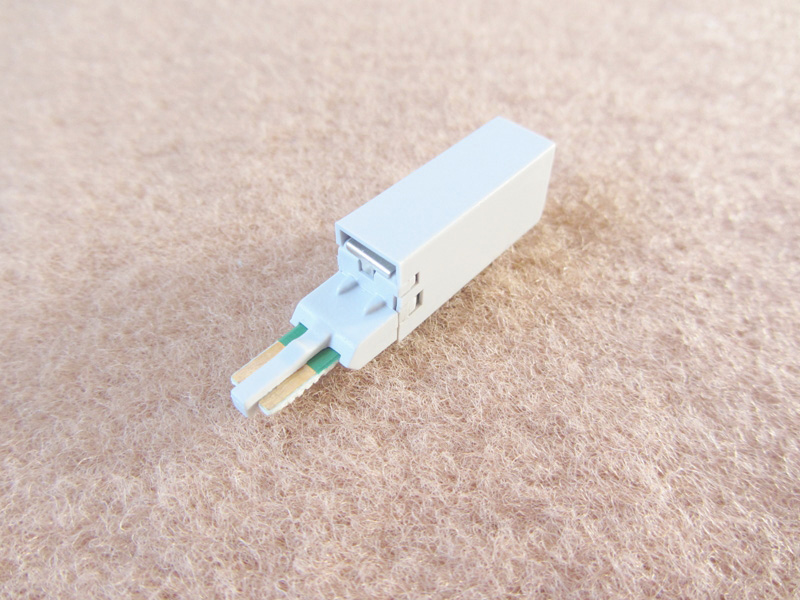

TP-1502-10P3G magazine de protection contre les surtensions de 10 paires 3 pôles pour module LSA, avec parafoudre GDT
