Module de raccordement droit à sec de 25 paires

No. d'article: TP-1307-25
25 paires | Conçu pour la terminaison en masse des câbles de communication | Contacts en U en bronze au phosphore et lames de coupe en acier inoxydable | Contacts à déplacement d’isolant avec finition étamée
  • Couleur: Jaune
  • Marque: Neutral / OEM / TAEPO
  • Emballage: 1 pièce par sachet, 40 sachets par boîte, 10 boîtes par carton. Dimensions du carton : 45 x 29 x 23 cm
  • MOQ: 1000 pièces
  • Livraison: 7 à 14 jours
  • Description

    TAEPO – Votre source professionnelle pour le module d’épissure droit sec 25 paires, l’excellence de la fabrication chinoise !
    Qu’est-ce qu’un module d’épissure droit sec 25 paires ?


        DESCRIPTIONS


    Les modules d'épissure droite à sec 25 paires (TP-1307-25) sont conçus pour terminer en masse les câbles de communication à conducteurs solides en cuivre ou en aluminium, d’un diamètre allant de 0,32 à 0,8 mm (28 à 20 AWG), avec un diamètre extérieur maximal du conducteur de 1,65 mm. Les connecteurs sont équipés de contacts à déplacement d'isolant, étamés, assurant une connexion étanche au gaz.


    Les modules d'épissure sont dotés d'une série de contacts en forme de U en bronze phosphoreux et de lames de coupe en acier inoxydable. Lors du sertissage du module, chaque contact dénude l’isolant du fil positionné et saisit solidement le conducteur. Simultanément, les lames de coupe internes sectionnent l’excédent de fil. Une seule pression permet de réaliser une connexion étanche au gaz sur les 25 paires du module, rendant l’ensemble du processus simple et rapide.


    Des ports de test situés à l’avant des modules permettent de procéder à des vérifications sans ouvrir le module, ni dénuder les fils, ni interrompre le service. Les couvercles, corps et bases du module sont en polycarbonate durable, compatibles avec les matériaux couramment utilisés dans les installations de télécommunications. Leur conception robuste permet de supporter les sertissages et réouvertures successives, facilitant ainsi les transferts et les réorganisations de câbles à tout moment.



        CARACTÉRISTIQUES PRINCIPALES


    • Contact à déplacement d’isolant (IDC) : Permet de réaliser des connexions électriques sans dénuder les fils ni utiliser de connecteurs séparés, grâce à une lame ou un coin tranchant qui perce l’isolant pour entrer en contact avec le conducteur.

    • Nombre de paires : Le terme « 25 paires » indique que le module est conçu pour accueillir et épissurer 25 paires de câbles en cuivre. En télécommunications, une paire désigne généralement une paire torsadée de fils de cuivre utilisée pour transmettre la voix ou les données.

    • Épissure droite : Cela signifie que le module est utilisé pour joindre deux sections droites de câbles en cuivre sans croisements ni modifications du câblage, généralement pour prolonger ou réparer des lignes.

    • Connecteurs de haute qualité : Ces modules sont équipés de connecteurs ou blocs de raccordement conçus pour épissurer les fils de cuivre de manière fiable et avec un minimum de perte de signal.

    • Durabilité : Conçus pour être robustes et durables, ils résistent aux conditions exigeantes des environnements de télécommunications et de réseaux.



        SCHÉMAS


    dessin du module d'épissure droite à sec 25 paires

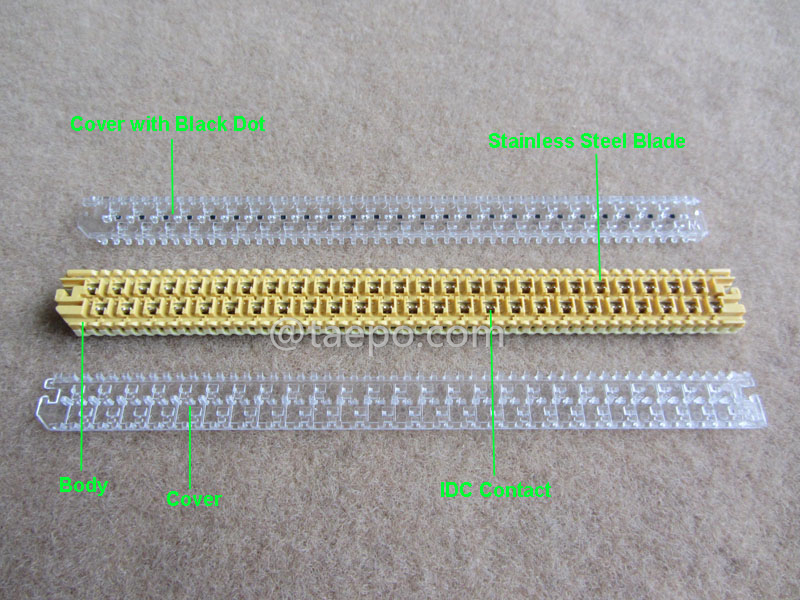

        IMAGES D’ILLUSTRATION


    illustration du module d'épissure droite à sec 25 paires

        PHOTOS D’EMBALLAGE


    photo de l’emballage du module d'épissure droite à sec 25 paires


        DONNÉES DE COMMANDE

    Numéro d'article Descriptions
    TP-1307-25 Module d’épissure directe à sec 25 paires

        PRODUITS ASSOCIÉS

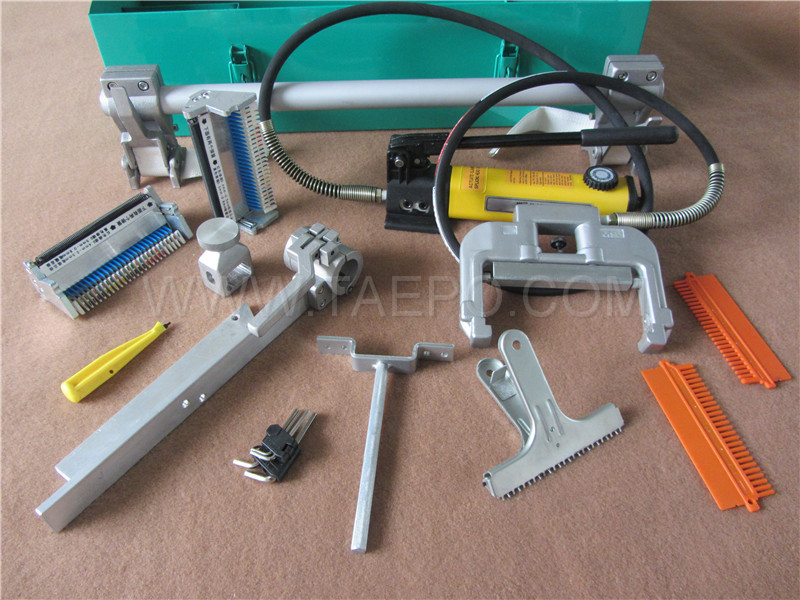

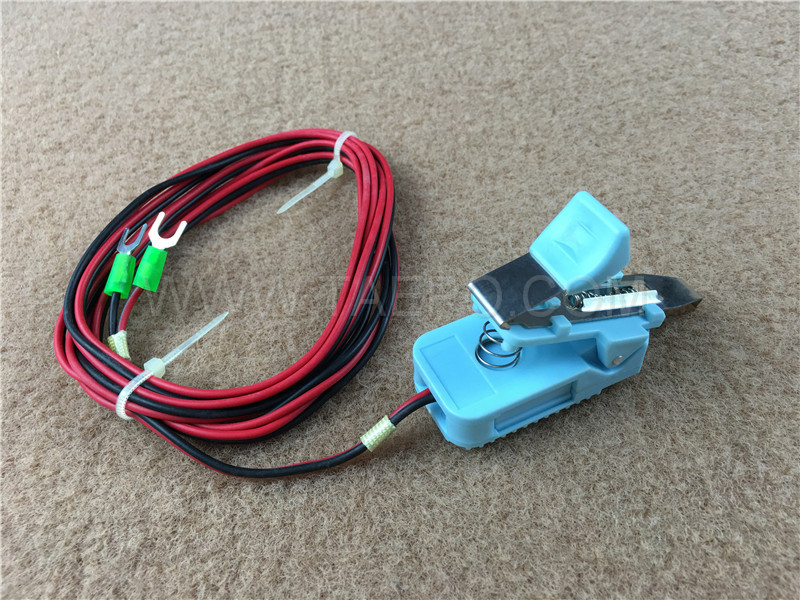

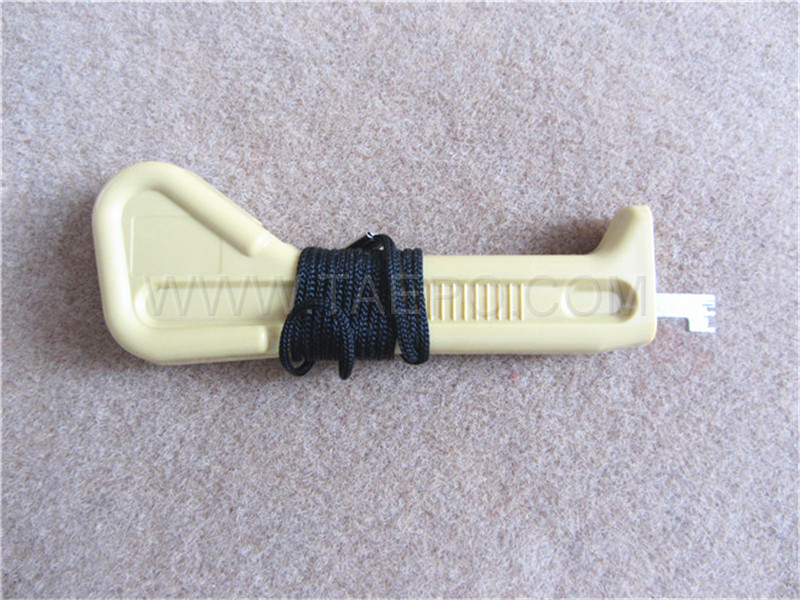

    Outil de raccordement pour module d’épissureKits modulaires d’épissure et de maintenanceCordon de test 2 pôles pour module d’épissure, fiche de test à borne à vis
