Quelle est la signification de l’outil d’insertion LSA ?
DESCRIPTIONS
L’outil d’insertion LSA avec capteur (TP-1221-S) est conçu pour toutes les applications nécessitant la distribution ou la connexion d’un grand nombre de fils individuels. Il ne nécessite pas de dénudage, d’utilisation de vis, ni de soudure, permettant un travail extrêmement rapide sur site avec une sécurité de contact intégrée.
Les experts considèrent cet outil avec capteur comme la clé d’une sécurité de contact inégalée, ainsi que d’un travail rapide et propre. Le capteur détecte si le fil a été suffisamment inséré dans le contact. Le mécanisme de coupe, qui tronque l’excédent du fil, ne s’active que lorsque le capteur détecte que le contact est correct. L’outil d’insertion permet une connexion étanche au gaz et la coupe du fil en une seule action. Aucun dénudage ou usage de vis n’est requis — il suffit d’appuyer simplement sur l’outil. Un clic audible indique qu’un contact correctement terminé a été réalisé.

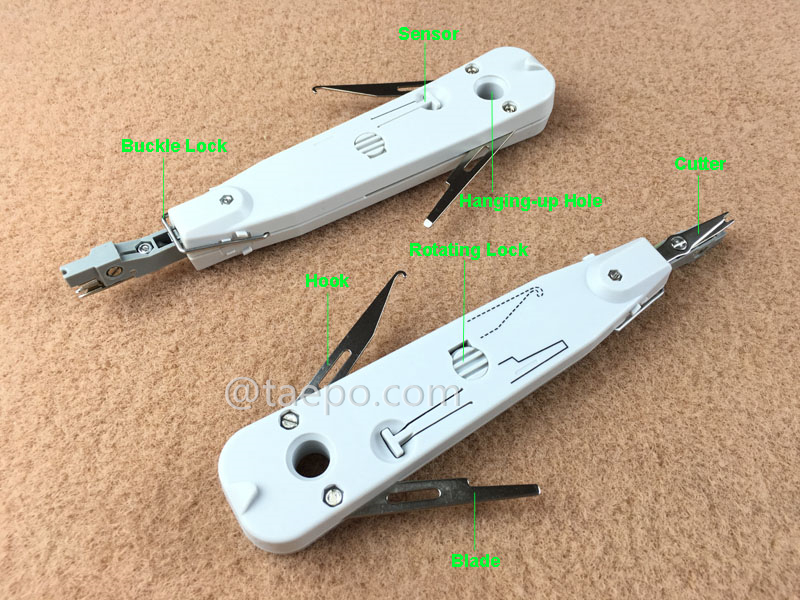

Le crochet peut être utilisé pour retirer des fils connectés du contact ou des protecteurs MDF 1 paire du module. Le crochet est également conçu pour retirer les parafoudres GDT du magazine de protection contre les surtensions. La lame sert à libérer les modules du cadre de montage arrière. Le trou de l’outil peut être fixé à un support de montage. Un crochet pratique permet de suspendre l’outil lorsqu’il n’est pas utilisé immédiatement.
CARACTÉRISTIQUES PRINCIPALES
-
Terminaison des fils : L’outil permet aux techniciens télécom et ingénieurs réseau de terminer efficacement des fils de cuivre individuels sur les contacts LSA. Cela se fait généralement en insérant le fil dans la fente appropriée et en utilisant l’outil pour le fixer.
-
Qualité de connexion : Les outils d’insertion LSA sont conçus pour garantir des connexions de haute qualité, aidant à créer une connexion électrique fiable entre le fil de cuivre et le bloc de connexion, minimisant la perte de signal et les interférences.
-
Coupe-fil intégré : Certains outils d’insertion LSA-PLUS incluent un coupe-fil intégré, permettant aux techniciens de couper rapidement et proprement l’excédent de fil lors du processus de terminaison.
-
Retrait des fils : En plus de l’insertion, ces outils offrent souvent des fonctions de retrait des fils, important pour la maintenance et le dépannage, facilitant la déconnexion et le remplacement des fils.
-
Design compact et ergonomique : Les outils sont généralement compacts et ergonomiques, conçus pour un usage confortable et efficace par les techniciens télécom, souvent avec une poignée assurant une bonne prise en main et une terminaison précise.
-
Mécanismes de verrouillage et de libération : L’outil peut disposer de mécanismes permettant de fixer et retirer facilement l’outil du bloc de connexion, simplifiant ainsi le processus.
-
Durabilité : Ces outils sont conçus pour être durables et résister aux rigueurs d’un usage régulier dans les environnements télécoms et réseaux de données.
VIDÉOS D’INSTALLATION
SCHÉMAS
IMAGES D’ILLUSTRATION
PHOTOS D’EMBALLAGE
DONNÉES DE COMMANDE
| N° d’article |
Descriptions |
| TP-1221-S |
Outil d’insertion LSA avec capteur |
