TAEPO - Votre fabricant professionnel de boîtes de terminal à 20 paires pour module STUB avec protection contre les surtensions en Chine !
Que fait la boîte de terminal à 20 paires ?
DESCRIPTIONS
La boîte de terminaison extérieure pour 20 paires (TP-1722-20MG) est utilisée pour raccorder les câbles des réseaux téléphoniques secondaires aux paires de câbles des lignes d’abonnés.
Le bloc terminal STUB, également appelé bloc terminal VX, fournit un point de connexion entre une paire de câbles côté central et une paire de distribution. Il intègre un module enfichable à 5 points pour assurer la continuité et offrir diverses autres options.

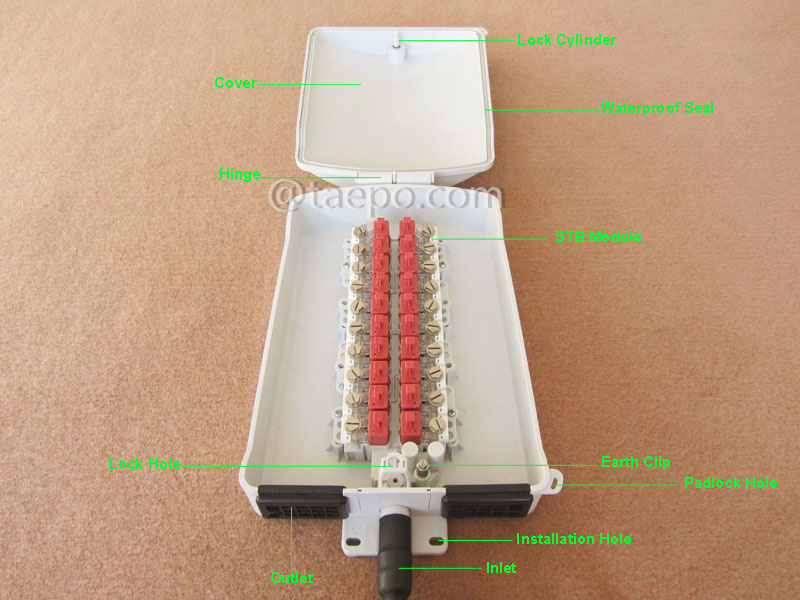

La boîte se compose d’un corps et d’un couvercle qui abrite un bloc VX STUB. Le corps de la boîte est prévu pour un montage mural. Le couvercle possède plusieurs positions d’ouverture, sélectionnables selon l’espace de travail disponible, et est équipé d’un joint pour limiter l’entrée d’eau. Des œillets sont intégrés dans le corps pour l’accès des fils aériens. Le mécanisme de verrouillage de la boîte est monté à travers le STUB du câble et fonctionne efficacement à la fermeture de la boîte.
Le bloc terminal est fabriqué séparément puis vissé dans la boîte. Les blocs peuvent être fabriqués de 5 à 20 paires par unités de 5. Deux bornes pour la paire pilote peuvent également être prévues. Les bornes de terre de chaque paire sont électriquement connectées à l’écran du câble et à une borne de terre externe. L’unité est scellée avec de la résine et la connexion câble-bloc est scellée avec un tube thermorétractable.
Elle est équipée d’un parafoudre GDT (tube à décharge gazeuse) dans le module enfichable, qui forme le circuit de protection pour protéger les équipements de la salle de commutation et le personnel contre les surtensions et les surintensités, principalement dans les cas suivants :
• La surtension causée par la foudre sur ou autour des lignes extérieures.
• La tension alternative de courte durée induite sur les lignes extérieures lorsque la ligne électrique, le système électrique ou le système ferroviaire est en panne à proximité de la ligne extérieure.
• La ligne extérieure entre directement en contact avec une ligne électrique de 220 V.
Elle est particulièrement recommandée pour les connexions extérieures dans des conditions environnementales extrêmement agressives.
CARACTÉRISTIQUES PRINCIPALES
- Insulation Displacement Connection
- No wire-stripping, screw and solder free
- Reliable connections
- Clear labeling
- Modular design and installations
- Gas tight connection
- One push wire insertion
- Robust long-term environmental stability
- Flexible indoor and outdoor use
- Wall or pole mountable
- Quick mounting and installation
SCHÉMAS
IMAGES D’ILLUSTRATION
PHOTOS D’EMBALLAGE
DONNÉES DE COMMANDE
| Numéro d'article |
Descriptions |
| TP-1722-20MG |
Boîte de terminal extérieure à 20 paires pour module STUB, 350x204x90mm, verrouillage par vis, boîtier en plastique, avec module STUB avec protection contre les surtensions, longueur du câble 4m |
