Boîte de terminal extérieure à 20 paires pour module STUB, 350x204x90mm, verrouillage par vis, boîtier en plastique, avec module STUB sans protection, longueur du câble 4m

TAEPO - Votre fabricant chinois de confiance pour les boîtes de terminal à 20 paires pour module STUB avec expertise professionnelle !
À quoi sert la boîte de terminal à 20 paires ?


    DESCRIPTIONS

La boîte de terminaison extérieure pour 20 paires (TP-1722-20M) est utilisée pour raccorder les câbles des réseaux téléphoniques secondaires aux paires de câbles des lignes d’abonnés.


Le bloc terminal STUB, également appelé bloc terminal VX, fournit un point de connexion entre une paire de câbles côté central et une paire de distribution. Il intègre un module enfichable à 5 points pour assurer la continuité et offrir diverses autres options.


Elle est particulièrement recommandée pour les connexions extérieures dans des conditions environnementales extrêmement agressives.

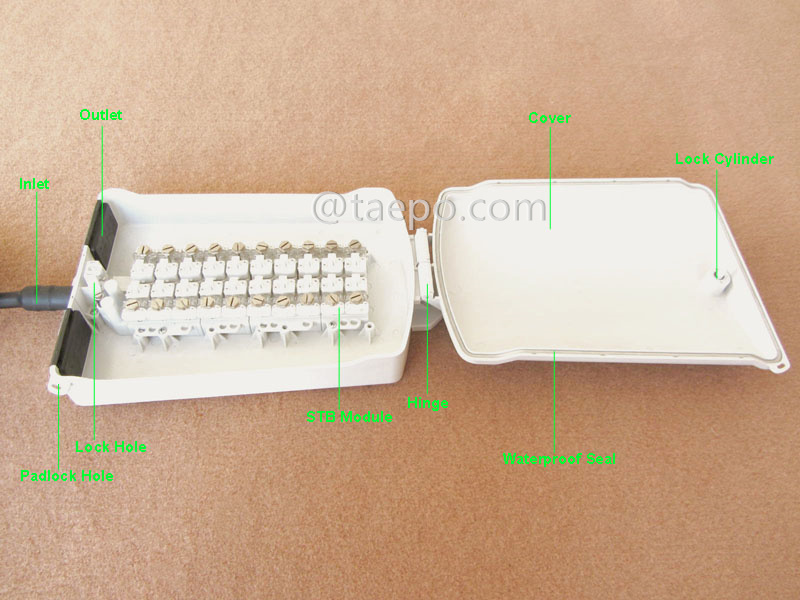

La boîte se compose d’un corps et d’un couvercle qui abrite un bloc VX STUB. Le corps de la boîte est prévu pour un montage mural. Le couvercle possède plusieurs positions d’ouverture, sélectionnables selon l’espace de travail disponible, et est équipé d’un joint pour limiter l’entrée d’eau. Des œillets sont intégrés dans le corps pour l’accès des fils aériens. Le mécanisme de verrouillage de la boîte est monté à travers le STUB du câble et fonctionne efficacement à la fermeture de la boîte.


Le bloc terminal est fabriqué séparément puis vissé dans la boîte. Les blocs peuvent être fabriqués de 5 à 20 paires par unités de 5. Deux bornes pour la paire pilote peuvent également être prévues. Les bornes de terre de chaque paire sont électriquement connectées à l’écran du câble et à une borne de terre externe. L’unité est scellée avec de la résine et la connexion câble-bloc est scellée avec un tube thermorétractable.

    CARACTÉRISTIQUES PRINCIPALES

    SCHÉMAS

    IMAGES D’ILLUSTRATION

    PHOTOS D’EMBALLAGE

    DONNÉES DE COMMANDE
