Connecteur 905 Run & Tap, 2 fils, conducteur AWG22-18, broche unique, rouge

Le connecteur 905 Run & Tap (TP-1310-905) est utilisé pour connecter électriquement l'extrémité d'un fil (tap) à un fil principal (run) tout en isolant la connexion. Il s'agit d'un type de connecteur électrique utilisé dans les installations électriques pour raccorder ou dériver un conducteur électrique existant, généralement un câble ou fil principal (le « run »), afin de créer une connexion pour un circuit secondaire ou un appareil supplémentaire (le « tap »). Ces connecteurs sont conçus pour faciliter des connexions électriques sûres et fiables sans avoir besoin de couper ou d'épissurer le conducteur principal.

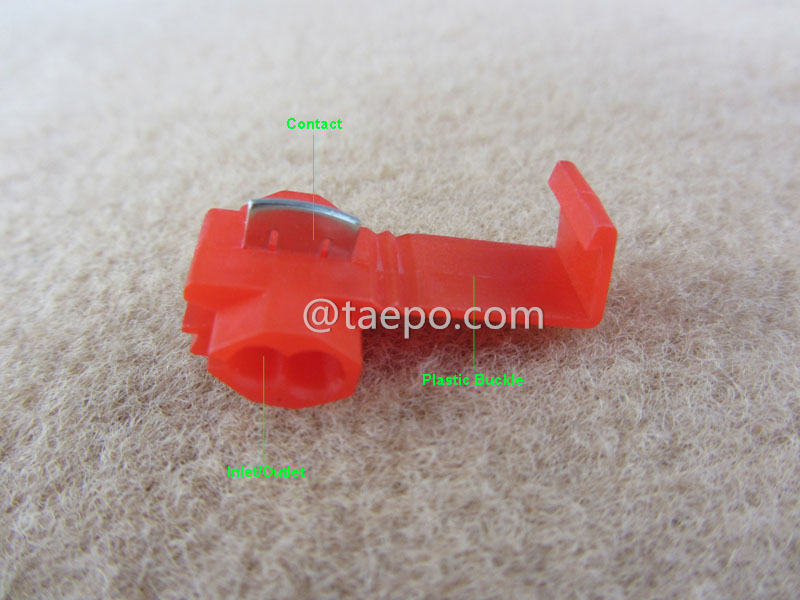

Cette version à un seul broche est dotée d'une lame de contact métallique fiable qui perce l'isolation des fils run et tap sans les dénuder, permettant une connexion électrique rapide et permanente. Un boîtier en polypropylène rouge codé par couleur offre une résistance mécanique ainsi qu’une identification pour la plage de fils qu’il supporte. Le contact intérieur est en laiton étamé, offrant une résistance à la corrosion et une performance électrique stable dans le temps.


Le boîtier du connecteur maintient fermement les fils en place tandis que la broche est pressée contre la lame métallique, complétant ainsi la connexion électrique dérivée. Ce design élimine le besoin de soudure ou d'enroulement, améliorant ainsi l’efficacité, en particulier lors d’installations sur site.

• Connexion dérivée : La fonction principale d’un connecteur Run & Tap est de créer une connexion électrique sécurisée entre le conducteur principal (run) et le conducteur dérivé additionnel (tap). Le conducteur tap est généralement un fil ou câble plus petit qui doit puiser de l’énergie ou se connecter au circuit électrique principal.

• Facilité d’installation : De nombreux connecteurs Run & Tap sont conçus pour une installation facile sans outils spécialisés. Les connecteurs à compression peuvent nécessiter un outil de compression pour une installation correcte.

• Résistance mécanique : Les connecteurs Run & Tap sont généralement conçus pour résister aux contraintes mécaniques et garantir une connexion stable et sécurisée même dans des environnements avec vibrations ou mouvements.

• Connexion sécurisée : Malgré leur petite taille, ces connecteurs offrent une connexion électrique fiable et sécurisée. Ils sont conçus pour maintenir une bonne conductivité électrique et résister aux vibrations et tensions, assurant une connexion stable dans le temps.

• Conception auto-dénudante : Grâce à sa lame métallique intégrée, le connecteur élimine le besoin de dénuder manuellement l’isolation des fils run ou tap. La lame perce les couches d’isolation lors de la fermeture du connecteur, exposant le conducteur sans endommager les brins du fil.

• Boîtier de couleur rouge : Le connecteur dispose d’un boîtier codé en bleu standard permettant une identification facile lors de l’installation ou de l’inspection. La couleur indique sa plage de tailles de fils selon les normes industrielles et simplifie le tri des stocks.

• Fermeture à charnière avec verrouillage : Assure que le connecteur reste fermé malgré les vibrations ou mouvements, verrouillant fermement les deux fils à l’intérieur.
