Module de déconnexion 10 paires avec guide de câble et barre de terre

No. d'article: TP-1322-10D
Chargeur de terminaison QDF ou bloc BTDG | Développé pour les cadres de distribution principaux (MDF) | Technologie IDC (connexion par déplacement de l'isolant) | Contact à deux pièces normalement fermé
  • Couleur: Blanc
  • Marque: Neutre / OEM / TAEPO
  • Emballage: 10 pièces/boîte intérieure, 20 boîtes/carton = 200 pièces/carton, 54×24×38 cm/carton, poids brut 16,1 kg/carton
  • MOQ: 5000 pièces
  • Livraison: 7 à 14 jours
  • Description

    TAEPO – Votre source professionnelle pour le module de déconnexion LSA 10 paires, la fabrication chinoise experte à son meilleur !
    Quelle est la signification du module de déconnexion LSA 10 paires ?


        DESCRIPTIONS


    Le module de déconnexion LSA 10 paires (TP-1322-10D), également appelé magazine de terminaison QDF ou bloc BTDG, est conçu pour être utilisé dans les cadres de distribution principaux (MDF). Il s'agit d'un système de connexion de câbles fiable et économique, adapté aux réseaux de télécommunications et de données modernes.


    Il utilise la technique IDC (Insulation Displacement Connection), ce qui signifie qu’aucun soudage, dénudage des fils ou utilisation de vis n’est nécessaire. Les contacts assurent un niveau de fiabilité très élevé, même dans les conditions environnementales et climatiques les plus difficiles. La connexion entre le contact et le conducteur est totalement fiable et étanche aux gaz.


    Les modules de déconnexion LSA 10 paires utilisent un contact bipartite normalement fermé, avec une fonction pratique de déconnexion. En insérant une fiche de déconnexion dans une paire de fils, il est possible de couper temporairement ou définitivement le circuit. Un cordon de test peut être inséré dans une paire pour tester indépendamment chaque côté du circuit. Cela accélère grandement l’identification des pannes. Le point de contact central peut également servir pour la protection contre les surtensions ou les surintensités.



        CARACTÉRISTIQUES PRINCIPALES


    • Contact à déplacement d’isolant (IDC) : Conçu pour réaliser des connexions électriques sans dénuder les fils ni utiliser de connecteurs séparés, grâce à une lame ou un coin tranchant qui pénètre l’isolant et contacte le conducteur.

    • Taille compacte : Le module est conçu pour être petit et peu encombrant, idéal pour une utilisation dans des armoires ou boîtiers de télécommunications densément peuplés.

    • Connexion haute densité : Permet de connecter plusieurs câbles en un seul point, facilitant la gestion et la maintenance de l’infrastructure télécom.

    • Fonction de déconnexion : Permet de déconnecter un câble individuel sans affecter les autres câbles connectés au module.

    • Installation facile : Installation rapide et simple avec un outil d’insertion par pression unique et cadre de montage arrière pour des installations modulaires.

    • Excellente conductivité : Construction en alliage de cuivre de haute qualité garantissant une connexion forte et fiable.

    • Barre de terre intégrée : Barre de terre montée en usine intégrée à la base du module, fournissant un point de mise à la terre fiable et basse impédance pour les dispositifs de protection contre les surtensions. Cela assure une décharge sûre des surtensions transitoires causées par la foudre ou les pics de courant, améliorant la protection du réseau.

    • Système de guidage des fils : Structure interne et externe spécialement conçue pour guider les fils entrants et sortants dans les bonnes voies. Cela réduit les contraintes sur les terminaisons, évite les enchevêtrements de câbles et organise efficacement les fils de liaison, garantissant un aspect propre et facile à entretenir.



        SCHÉMAS


    Dessin du module de déconnexion 10 paires avec guide-fil et barre de terre

        IMAGES D’ILLUSTRATION


    Illustration du module de déconnexion 10 paires avec guide-fil et barre de terre

        PHOTOS D’EMBALLAGE


    Photo d’emballage du module de déconnexion 10 paires avec guide-fil et barre de terre


        DONNÉES DE COMMANDE

    Numéro d’article Descriptions
    TP-1322-10D Module de déconnexion 10 paires avec guide-fil et barre de terre

        PRODUITS ASSOCIÉS
    Outil d'installation, version longueProtecteur MDF 1 paire, pour protection contre les surtensionsSéparateur MDF ADSL2+ sur POTS

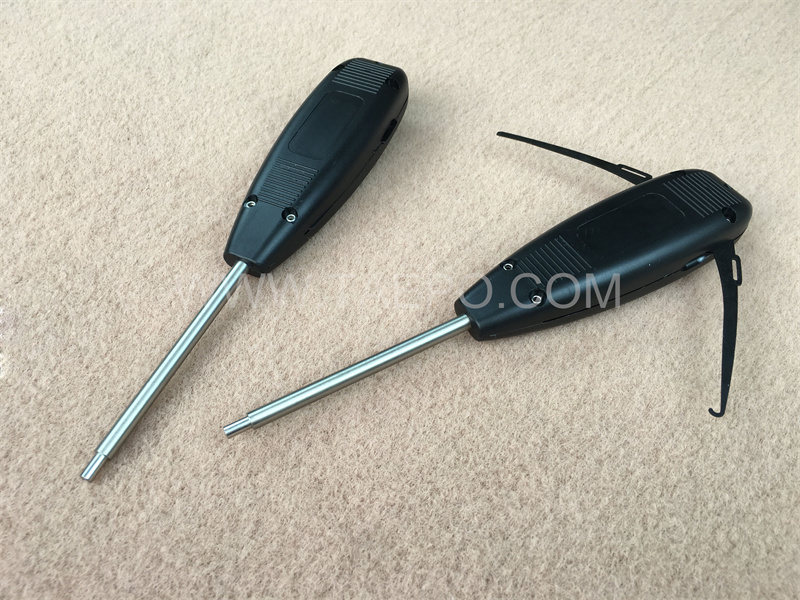

    TP-5954-A  Outil d'installation, version longue
