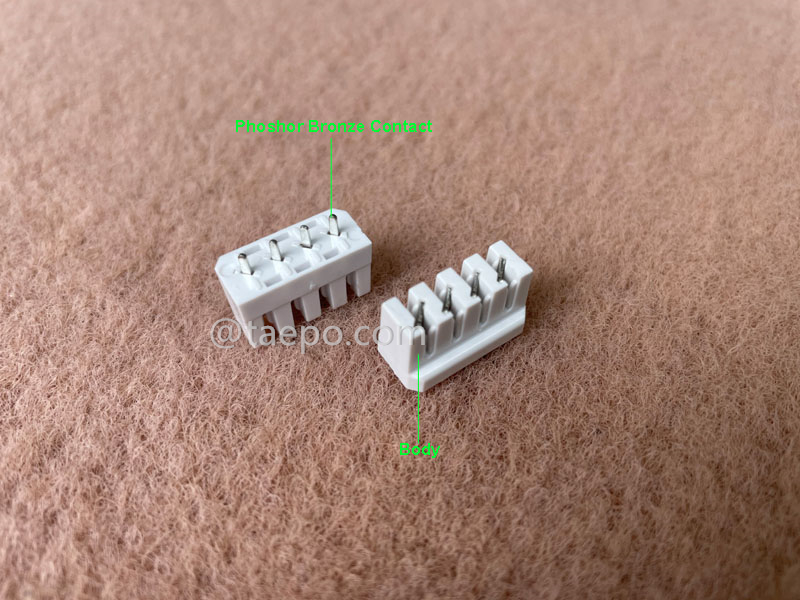

Module de connexion PCB 4 broches

Les modules de connexion PCB 4 broches (TP-1305-4), également appelés bornier PCB ou connecteur PCB, sont des composants électroniques utilisés pour établir des connexions électriques entre un circuit imprimé (PCB) et des fils ou composants externes. Ces modules sont couramment utilisés dans divers appareils électroniques, panneaux de contrôle et équipements industriels. Diamètre du fil : 0,40 à 0,63 mm, diamètre de l’isolation : 0,70 à 1,70 mm.

Ils utilisent la technique IDC (connexion par déplacement d’isolant), ce qui signifie qu’aucune soudure, dénudage du fil ou utilisation de vis n’est nécessaire. Les fils sont clampés à un angle de 45 degrés, ce qui réduit considérablement le risque de mauvais contact et augmente la productivité du câblage. Les contacts garantissent le plus haut degré de fiabilité même dans les conditions environnementales et climatiques les plus défavorables. Une connexion totalement fiable et étanche au gaz entre le contact et le conducteur est assurée.

Les modules de connexion PCB jouent un rôle crucial en fournissant un moyen fiable et organisé d’effectuer les connexions électriques entre les PCB et les composants ou câblages externes, ce qui en fait une partie intégrante des dispositifs électroniques et systèmes modernes.

• Connexion des fils : Les modules offrent un moyen de connecter des fils ou des broches. La méthode courante de connexion est l’utilisation de connecteurs IDC (Insulation Displacement Connectors).

• Design compact : Les modules de connexion PCB sont généralement compacts et économes en espace, permettant une utilisation efficace de la surface du PCB.

• Matériaux durables : Ils sont souvent fabriqués à partir de matériaux robustes et de haute qualité pour résister aux contraintes mécaniques et aux facteurs environnementaux.

• Polyvalence : Les modules peuvent accueillir divers types de fils, y compris des conducteurs multibrins, monobrins ou flexibles.

• Modularité : De nombreux modules offrent une modularité permettant une extension ou une reconfiguration facile des connexions selon les besoins.

• Stabilité mécanique : Conçus pour résister aux vibrations mécaniques, aux chocs et autres contraintes, garantissant une fiabilité à long terme dans des environnements exigeants.

• Interface 4 broches IDC vers PCB : Fournit une transition directe entre deux bornes IDC et deux broches PCB pour intégrer des signaux télécoms avec des cartes électroniques.

• Broches soudables sur carte : Dispose de broches métalliques rigides en dessous, conçues pour un montage traversant ou en surface sur les PCB lors de la production ou de la maintenance.

• Contacts IDC à pression forte : Les contacts IDC en métal ressort assurent une pression fiable et durable sur les conducteurs, même sous cycles thermiques.

• Haute résistance mécanique : Conçu pour résister aux tests de traction des fils et aux cycles d’insertion/retrait sans perte de performance.
