Connecteur 560 run & tap, 2 fils, conducteur AWG18-14, broche unique, bleu

Le connecteur 560 Run & Tap (TP-1310-560) est utilisé pour connecter électriquement une extrémité de fil (tap) à un fil principal (run) tout en isolant la connexion. Il s'agit d'un type de connecteur électrique utilisé dans les installations électriques pour raccorder ou dériver un conducteur électrique existant, généralement un câble ou un fil principal (le « run »), afin de créer une connexion pour un circuit ou un appareil supplémentaire (le « tap »). Ces connecteurs sont conçus pour faciliter des connexions électriques sûres et fiables sans avoir besoin de couper ou de sectionner le conducteur principal.

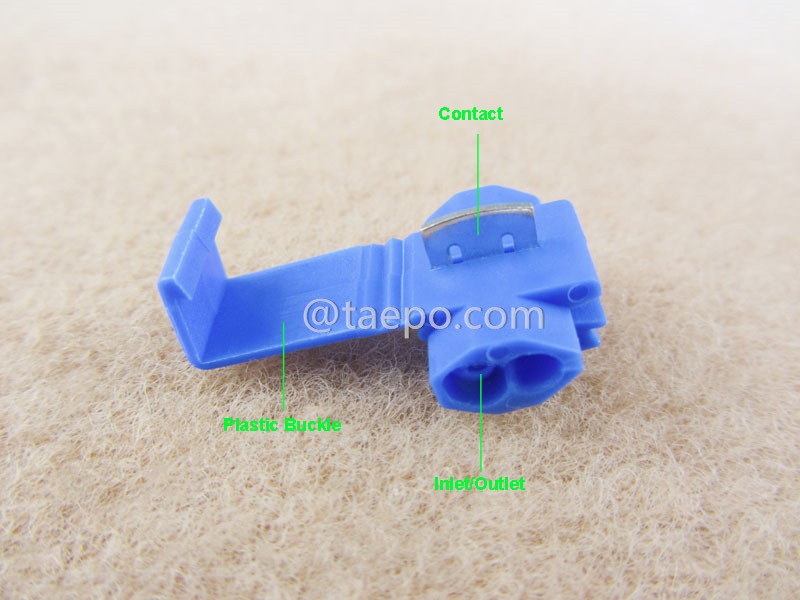

Cette version à broche unique comporte une lame métallique de contact fiable qui perce l’isolation des fils run et tap sans avoir à les dénuder, permettant ainsi une connexion électrique rapide et permanente. Un boîtier en polypropylène bleu codé par couleur offre une résistance mécanique et permet d’identifier la gamme de fils supportée. Le contact intérieur est en laiton étamé, offrant une résistance à la corrosion et des performances électriques stables dans le temps.

Le boîtier du connecteur maintient solidement les fils en place tandis que la broche est pressée dans la lame métallique, complétant ainsi la connexion électrique du tap. Le design élimine le besoin de soudure ou d’enroulement, améliorant ainsi l’efficacité, notamment lors d’installations sur site.

• Connexion Tap : La fonction principale du connecteur Run & Tap est de créer une connexion électrique sûre entre le conducteur principal (run) et le conducteur de dérivation supplémentaire (tap). Le conducteur tap est généralement un fil ou câble plus petit qui doit puiser du courant ou se connecter au circuit principal.

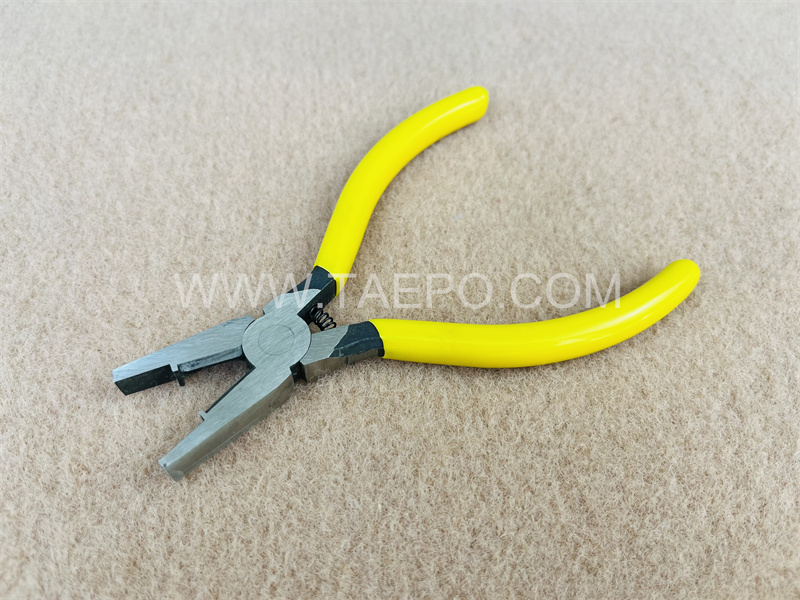

• Facilité d’installation : De nombreux connecteurs Run & Tap sont conçus pour une installation facile, sans nécessiter d’outils spécialisés. Les connecteurs par compression peuvent requérir un outil de compression pour une installation correcte.

• Résistance mécanique : Ces connecteurs sont conçus pour résister aux contraintes mécaniques et garantir une connexion stable et sécurisée, même dans des environnements soumis à des vibrations ou des mouvements.

• Connexion sécurisée : Malgré leur petite taille, ces connecteurs assurent une connexion électrique fiable et sûre. Ils maintiennent une bonne conductivité électrique et résistent aux vibrations et tensions, assurant une connexion stable dans le temps.

• Conception auto-dénudante : Grâce à sa lame métallique intégrée, le connecteur élimine la nécessité de dénuder manuellement l’isolation des fils run ou tap. La lame perce l’isolation au moment de la fermeture du connecteur, exposant le conducteur sans endommager les brins du fil.

• Boîtier de couleur bleue : Le connecteur dispose d’un boîtier bleu standard codé par couleur pour faciliter l’identification lors de l’installation ou de l’inspection. La couleur indique la plage de section des fils conformément aux normes industrielles et simplifie la gestion des stocks.
