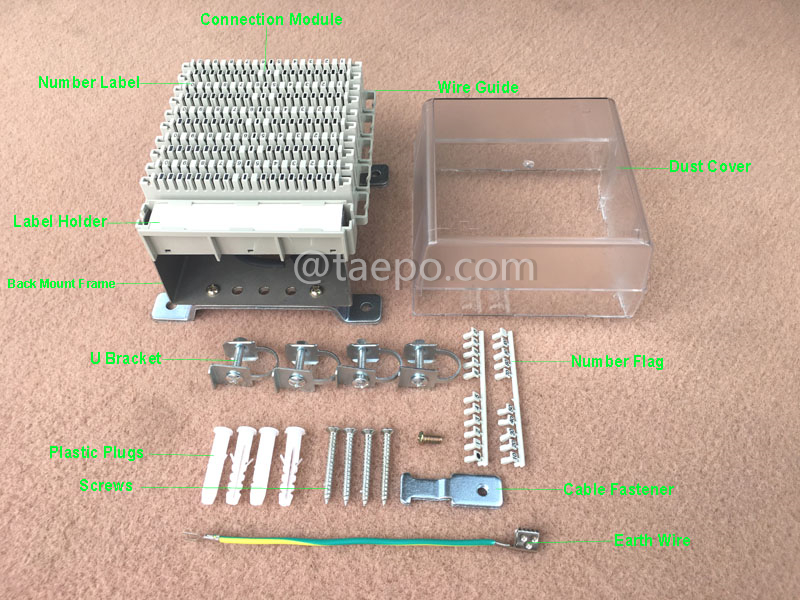

Bloc de connexion LSA 50 paires, avec porte-étiquette, câble de terre, accessoires de montage

TAEPO - Votre fabricant chinois de confiance de blocs de connexion LSA avec expertise professionnelle !
Qu'est-ce qu'un bloc de connexion LSA de 50 paires ?


    DESCRIPTIONS

Le bloc de connexion LSA 100 paires (TP-1418-50B) est utilisé pour les réseaux de voix et de données dans les bureaux centraux, les armoires et les applications de réseaux privés. Avec leurs contacts IDC (Connexion par déplacement d'isolation) fiables, ils constituent l'interface entre le câble principal et les câbles de raccordement.


Normalement, les blocs de connexion 100 paires sont utilisés sur le côté horizontal du Cadre de Distribution Principal (MDF), qui est utilisé pour la terminaison entre les lignes internes et les fils de pont. Il se compose de 5 modules de connexion de 10 paires. Le bloc est adapté aux circuits xDSL. Les blocs sont également utilisés dans les Armoires de Connexion Croisée (CCC) et les boîtes de Point de Distribution (DP).

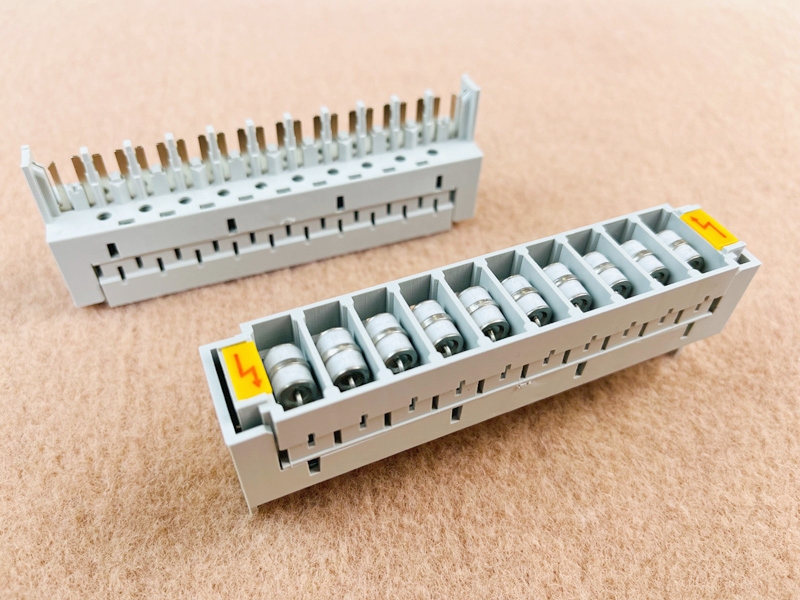

Notre module de protection contre les surtensions 10 paires (TP-1502-10P3G) peut être inséré dans le bloc, avec pour fonction de protéger le personnel et l'équipement contre les surtensions. Le bloc de connexion est également connu sous le nom de bloc terminal, bloc étiquettes ou bloc de distribution.

    CARACTÉRISTIQUES PRINCIPALES

• Contact à déplacement d'isolation (IDC) : Il est conçu pour établir des connexions électriques sans avoir besoin de dénuder les fils ou d'utiliser des connecteurs séparés, en utilisant une lame tranchante ou un coin pour pénétrer l'isolation du fil et établir un contact avec le conducteur.

• Taille compacte : Le module est conçu pour être petit et économiser de l'espace, ce qui le rend idéal pour une utilisation dans des armoires ou des boîtiers de télécommunications encombrés.

• Fermeture haute capacité : Ce bloc prend en charge jusqu'à 50 paires de cuivre dans un seul module, permettant aux opérateurs de télécommunications ou aux équipes informatiques de consolider plusieurs connexions en une seule unité compacte. Le design haute densité réduit l'encombrement du cadre, simplifie la gestion des câbles et facilite l'extension ou la réorganisation des lignes sans ajouter de matériel supplémentaire.

• Conception de connexion permanente : Contrairement aux modules de déconnexion, ce bloc de connexion maintient l'intégrité continue de la ligne. Une fois qu'une paire est connectée, elle fournit un chemin stable et à faible résistance pour les signaux de données et de voix, garantissant des performances constantes pendant des années d'opération sans intervention manuelle.

• Faible résistance de contact : Chaque emplacement IDC offre une résistance électrique minimale, ce qui est essentiel pour maintenir l'intégrité du signal DSL et minimiser la dégradation de la ligne vocale. La conception à faible résistance empêche les chutes de tension et garantit que les services de téléphonie et de haut débit restent stables, même dans des réseaux très chargés.

• Support d'étiquette intégré : Le bloc dispose d'un support d'étiquette clair et frontal qui permet une documentation facile des affectations de lignes. Les techniciens peuvent rapidement identifier les paires pour la maintenance ou le dépannage, réduisant les erreurs et accélérant les tâches d'installation et de reconfiguration.

    VIDÉOS D’INSTALLATION

    SCHÉMAS

    IMAGES D’ILLUSTRATION

    PHOTOS D’EMBALLAGE

    DONNÉES DE COMMANDE

TP-1221-S Outil d'insertion LSA, avec capteur
TP-1502-10P3G Module de protection contre les surtensions 10 paires 3 pôles pour module LSA, avec parafoudre GDT
