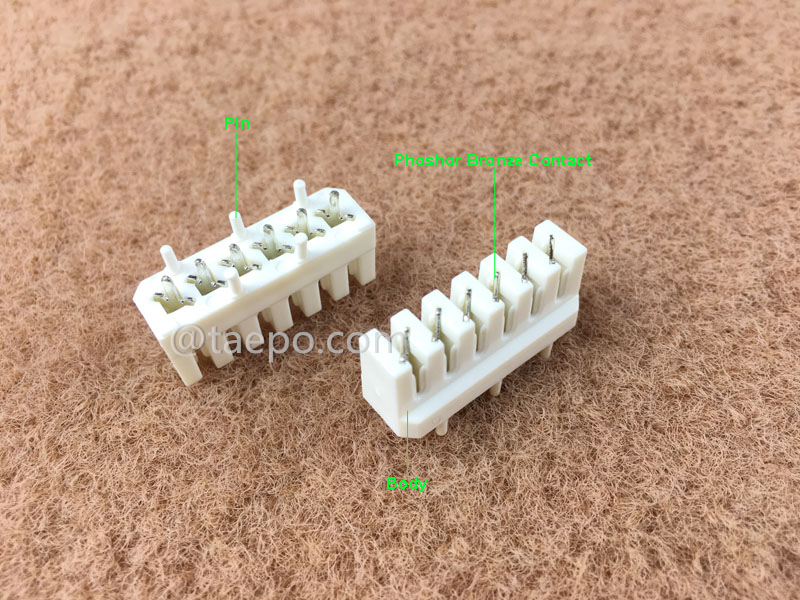

Module de connexion PCB à 6 broches

Les modules de connexion PCB 6 broches (TP-1305-6), également appelés borniers ou connecteurs PCB, sont des composants électroniques utilisés pour établir des connexions électriques entre un circuit imprimé (PCB) et des fils ou composants externes. Ces modules sont couramment utilisés dans divers appareils électroniques, tableaux de commande et équipements industriels. Diamètre du fil : 0,40 ~ 0,63 mm, diamètre de l’isolation : 0,70 ~ 1,70 mm.


Ils utilisent la technique IDC (Insulation Displacement Connection), ce qui signifie qu’aucune soudure, dénudage de fil ou utilisation de vis n’est nécessaire. Les fils sont maintenus à un angle de 45 degrés, réduisant ainsi considérablement le risque d’une mauvaise connexion et augmentant la productivité du câblage. Les contacts garantissent un degré de fiabilité maximal même dans les conditions environnementales et climatiques les plus défavorables. Une connexion parfaitement fiable et étanche est assurée entre le contact et le conducteur.


Les modules de connexion PCB jouent un rôle crucial en fournissant un moyen fiable et organisé de réaliser les connexions électriques entre les PCB et les composants ou câblages externes, en faisant une partie intégrante des dispositifs et systèmes électroniques modernes.

• Connexion des fils : Les modules permettent la connexion des fils ou broches. La méthode de connexion courante est l’utilisation de connecteurs à déplacement d’isolant (IDC).

• Design compact : Les modules de connexion PCB sont généralement compacts et peu encombrants, permettant une utilisation efficace de la surface du PCB.

• Matériaux durables : Ils sont souvent fabriqués à partir de matériaux résistants et de haute qualité pour supporter les contraintes mécaniques et les facteurs environnementaux.

• Polyvalence : Les modules peuvent accueillir différents types de fils, y compris les conducteurs multibrins, solides ou flexibles.

• Modularité : De nombreux modules offrent une modularité facilitant l’extension ou la reconfiguration des connexions selon les besoins.

• Stabilité mécanique : Conçus pour résister aux vibrations mécaniques, chocs et autres contraintes, garantissant une fiabilité à long terme dans des environnements exigeants.

• Interface IDC 6 broches vers PCB : Assure une transition directe entre deux terminaux IDC et deux broches PCB pour intégrer les signaux télécoms aux circuits électroniques.

• Broches soudables sur carte : Dispose de broches métalliques rigides sur la face inférieure, conçues pour une fixation par insertion traversante ou montage en surface sur PCB lors de la production ou maintenance.

• Contacts IDC à pression forte : Les contacts IDC en métal ressort assurent une pression fiable et durable sur les conducteurs, même en cas de cycles thermiques.

• Haute résistance mécanique : Conçus pour supporter des tests de traction et des cycles d’insertion/retrait sans perte de performance.
