Module STB dropwire 1 paire avec protection contre les surtensions, rempli de graisse

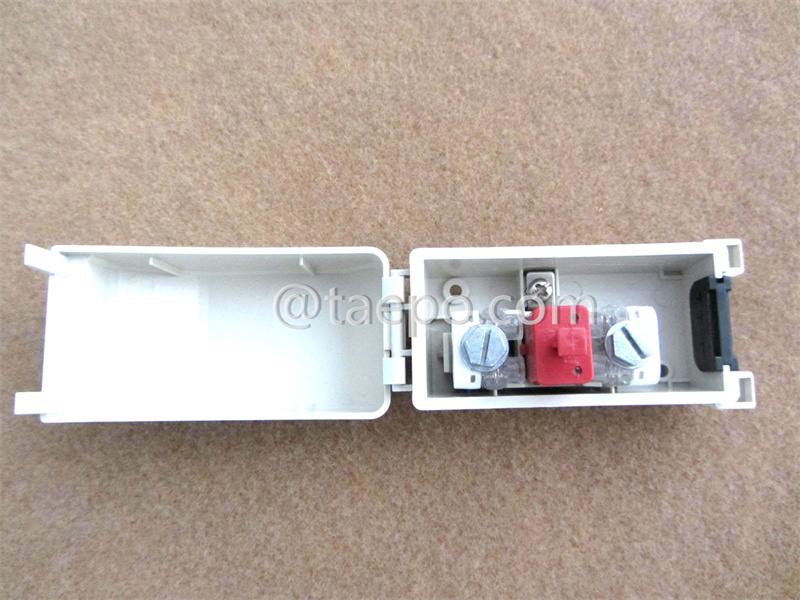

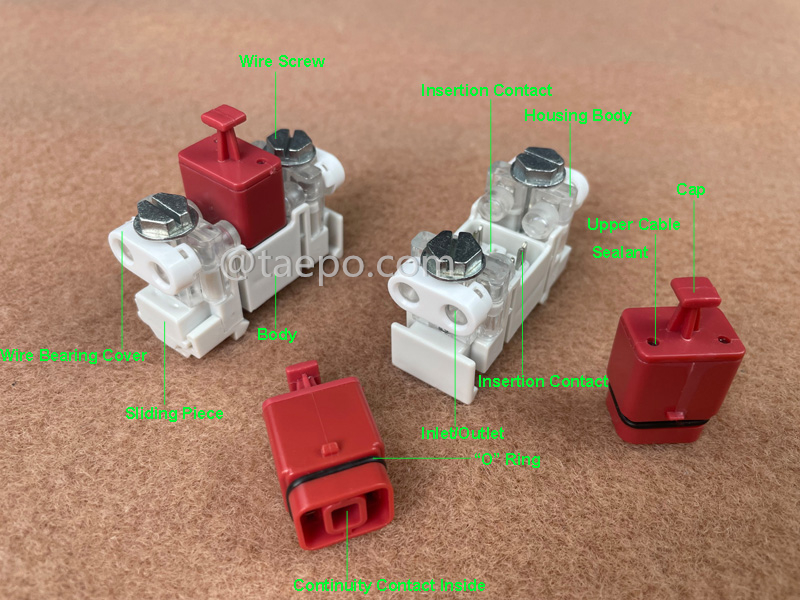

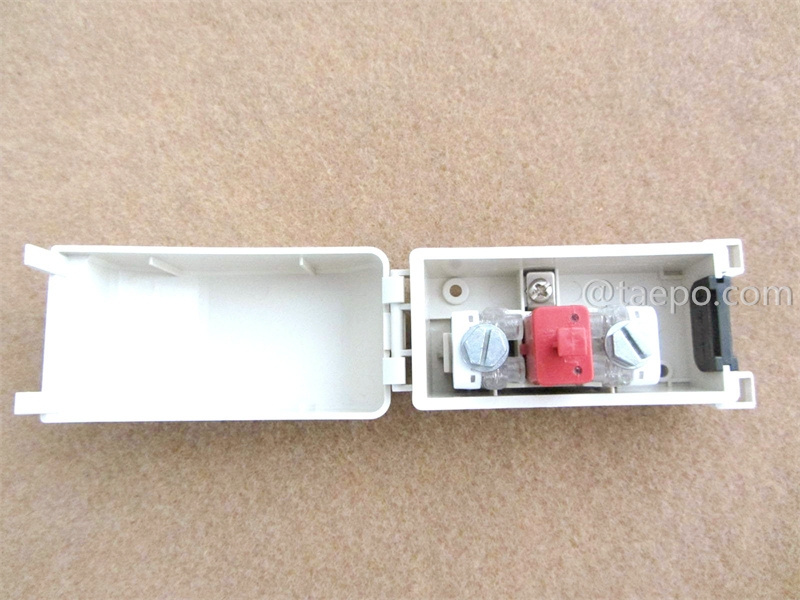

Le module STB dropwire 1 paire avec gel de protection (TP-1301-1G), également appelé module de connexion VX, fournit un point de connexion entre une paire de câbles côté centrale et une paire de distribution. Il intègre un module enfichable 5 points assurant la continuité ainsi qu’une gamme d’options supplémentaires.


Il est équipé d’un parafoudre GDT (tube à décharge gazeuse) à l’intérieur du module enfichable, qui forme un circuit de protection pour protéger les équipements de la salle de commutation et le personnel contre les surtensions, notamment en cas de :

• Surtension causée par la foudre sur ou autour des lignes extérieures.

• Tension alternative de courte durée induite sur les lignes externes, lorsque la ligne électrique, le système électrique ou le système ferroviaire électrique est en panne à proximité des lignes extérieures.

• Collision directe de la ligne extérieure avec une ligne électrique de 220 V.

Ce module est particulièrement recommandé pour les connexions extérieures dans des environnements très agressifs.

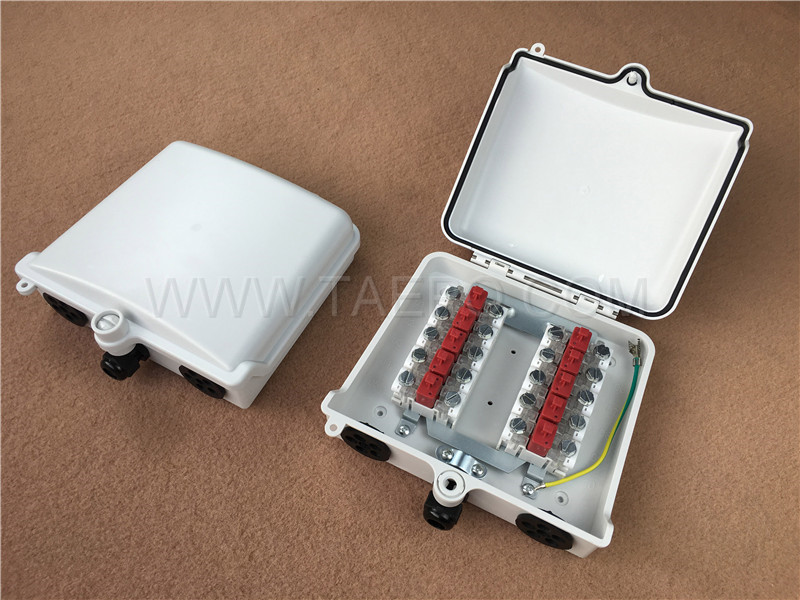

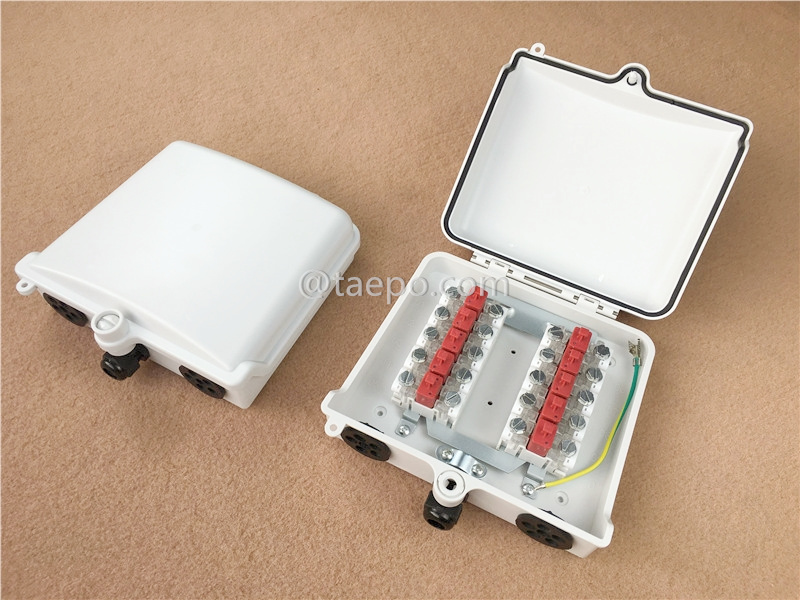

Les modules de connexion sont conçus pour être montés sur un rail DIN standard, ce qui permet leur installation dans une variété de boîtiers en fonction des quantités nécessaires. Leur faible encombrement (largeur de 2 cm) garantit un produit compact.


Le côté dropwire du module est doté de contacts à dénudage d’isolant (IDC) pour faciliter la connexion du câble abonné. Ces contacts permettent une terminaison fiable et sécurisée des fils individuels du dropwire, assurant une bonne connectivité électrique.


Du côté câble de distribution, le module peut également comporter des IDC qui servent à établir la connexion avec le câble de distribution principal. Ce câble est généralement un câble plus grand transportant plusieurs paires pour desservir plusieurs abonnés.

• Connexion à dénudage d’isolant (IDC) : Permet la terminaison des fils sans enlever l’isolant, en déplaçant l’isolant pour un contact direct avec le conducteur.

• Connexions fiables : Assure une transmission constante et précise des signaux ou données sans perte ni distorsion.

• Conception modulaire et installation facile : Offre flexibilité, évolutivité, assemblage simplifié, maintenance aisée, interchangeabilité, standardisation, réduction des risques de panne, tests efficaces et économies.

• Point de terminaison : Fournit un point de terminaison pour une paire de fils en cuivre du dropwire abonné, garantissant une connexion sécurisée et fiable.

• Points de connexion : Inclut des bornes ou connecteurs IDC pour raccorder le dropwire abonné et le câble de distribution principal.

• Design compact : Généralement conçu pour être compact et facile à installer sur murs, poteaux ou autres surfaces adaptées.

• Durabilité : Construit pour résister aux conditions extérieures avec un boîtier robuste protégeant contre l’humidité, la poussière et les variations de température.

• Résistance aux intempéries : Offre une barrière contre l’humidité, empêchant l’infiltration d’eau et protégeant les connexions internes de la corrosion.
