1 paire de module STB pour câble aérien sans protection, rempli de gel

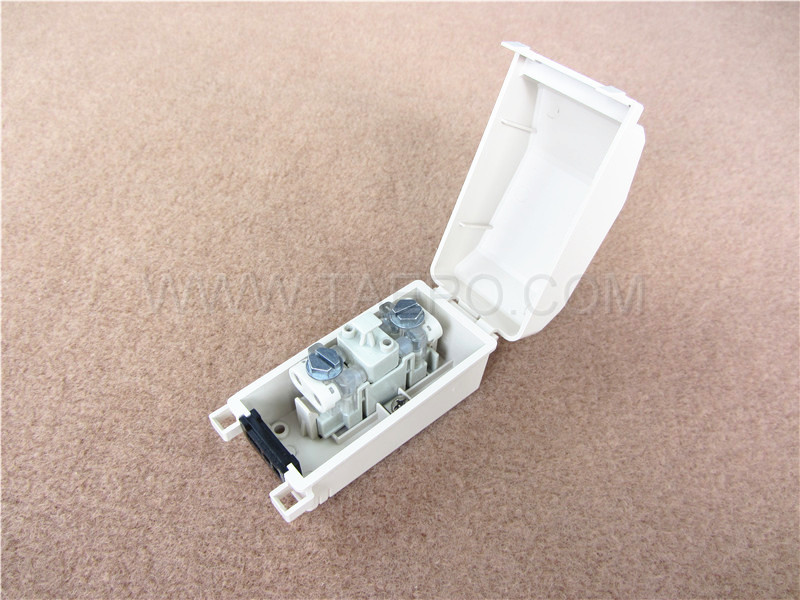

Le module STB à 1 paire dropwire sans protection, rempli de gel (TP-1301-1), également appelé module de connexion VX, fournit un point de connexion entre une paire de câbles côté central téléphonique et une paire de distribution. Il intègre un module avec un connecteur à 5 points pour assurer la continuité et offrir diverses autres options. Il est particulièrement recommandé pour les connexions extérieures où les conditions environnementales sont très agressives.

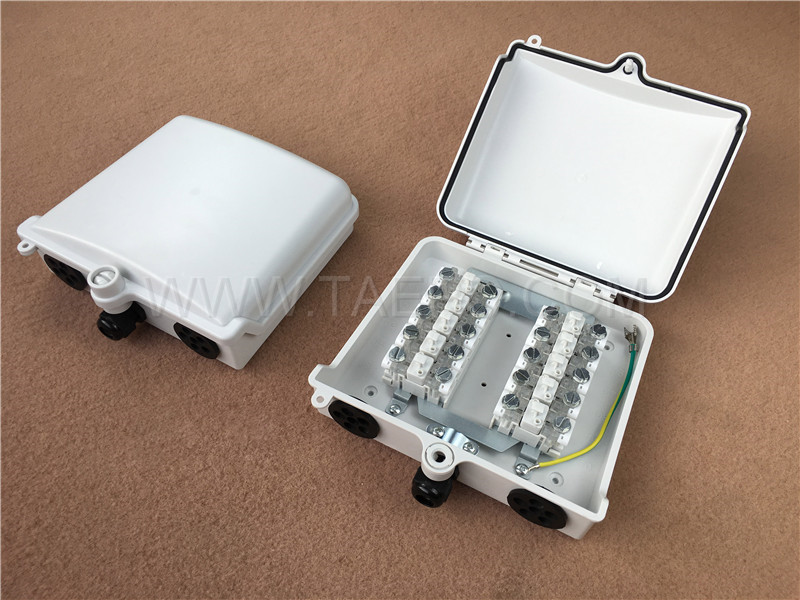

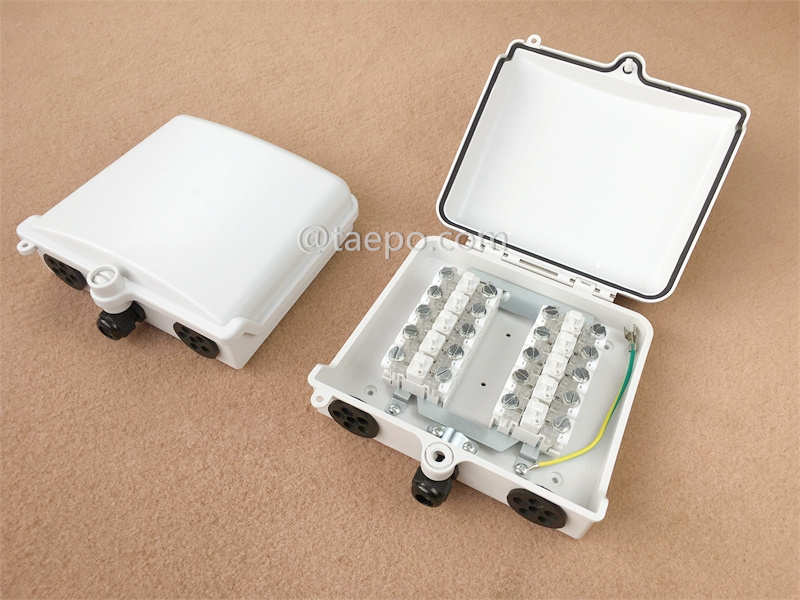

Les modules de connexion sont conçus pour être montés sur un rail DIN standard et peuvent donc être installés dans une variété de boîtiers, en quantité selon les besoins. Leur faible encombrement (2 cm de large) garantit un produit compact.

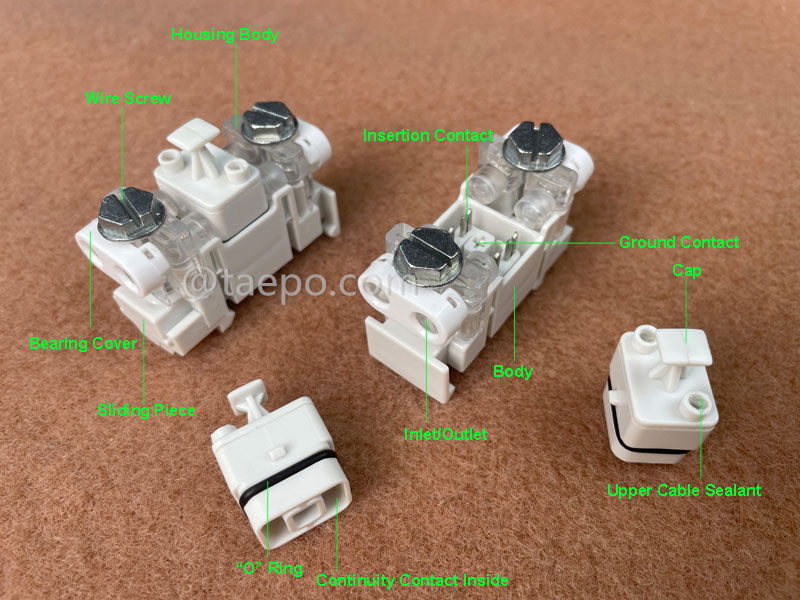

Le module se compose généralement d’un boîtier en plastique avec des bornes ou connecteurs pour raccorder le dropwire et le câble de distribution. Sans protection signifie que le module ne possède pas de dispositifs intégrés de protection contre les surtensions, les surintensités ou autres perturbations électriques.


Le côté dropwire du module dispose de contacts à déplacement d’isolation (IDC) facilitant la connexion du dropwire de l’abonné. Ces contacts permettent une terminaison fiable et sécurisée des fils individuels dans le dropwire, assurant une bonne conductivité électrique.


Du côté du câble de distribution, le module peut également avoir des IDC, utilisés pour établir la connexion avec le câble principal de distribution. Le câble de distribution est généralement un câble plus large qui transporte plusieurs paires de fils pour desservir plusieurs abonnés.

• Connexion par déplacement d’isolation (IDC) : Permet la terminaison des fils sans dénuder l’isolation. La connexion se fait en déplaçant l’isolation et en établissant un contact direct avec le conducteur à l’intérieur du fil.

• Connexions fiables : Garantit une transmission cohérente et précise des signaux ou données, sans perte ni distorsion.

• Conception modulaire et installation : Offre flexibilité, évolutivité, assemblage simplifié, facilité de maintenance, interchangeabilité, standardisation, réduction des risques de panne, tests efficaces et économies de coûts.

• Terminaison : Fournit un point de terminaison pour une seule paire de fils cuivre provenant du dropwire de l’abonné, assurant une connexion sûre et fiable.

• Points de connexion : Comprend des bornes ou connecteurs pour raccorder le dropwire de l’abonné et le câble principal de distribution, utilisant des contacts IDC.

• Conception compacte : Conçu pour être compact et facile à installer, pouvant être monté sur murs, poteaux ou autres surfaces appropriées.

• Durabilité : Construit pour résister aux conditions extérieures avec un boîtier durable protégeant les composants internes contre l’humidité, la poussière et les variations de température.

• Étanchéité : Fournit une barrière contre l’humidité, empêchant l’infiltration d’eau et protégeant les connexions internes contre la corrosion.

• Sans protection contre les surtensions : Cette version ne comprend pas de composants de protection intégrés, tels que des tubes à décharge de gaz ou des varistances, ce qui en fait une solution économique pour les environnements à faible risque de surtension électrique.

• Montage à encliqueter : Conçu avec des languettes de verrouillage latérales pour un montage rapide sans outils sur des plaques de base STB standard, réduisant le temps d’installation et simplifiant le déploiement en applications aériennes, murales ou sur piédestal.

• Taille compacte : La petite empreinte modulaire permet une installation à haute densité dans les dispositifs d’interface réseau, boîtiers terminaux et piédestaux de distribution sans interférer avec les modules ou câblages adjacents.
