Module STB dropwire 1 paire avec protection contre les surtensions et les surintensités, rempli de gel

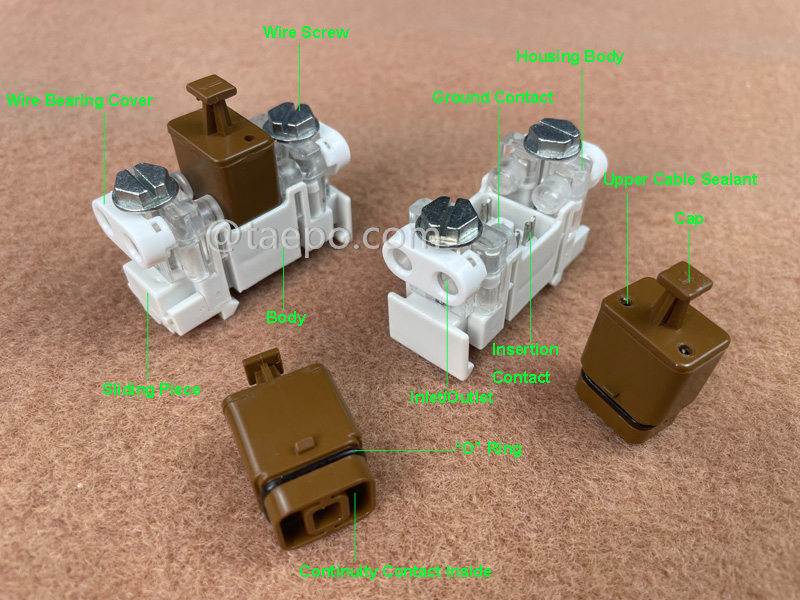

Le module STB à 1 paire dropwire avec gel de protection (TP-1301-1GP), également appelé module de connexion VX, offre un point de connexion entre une paire de câbles côté central et une paire côté distribution. Il intègre un module enfichable à 5 points assurant la continuité de la ligne et offrant diverses options de protection.


Ce module est équipé d’un parafoudre à tube à décharge gazeuse (GDT) et d’un PTC (coefficient de température positif) intégrés au module enfichable, constituant ainsi un circuit de protection pour les équipements de la salle de commutation et le personnel contre les surtensions et les surintensités, notamment dans les cas suivants :

• Surtension due à la foudre frappant directement ou à proximité des lignes extérieures.

• Tension alternative de courte durée induite dans les lignes extérieures par des pannes dans les lignes électriques, les systèmes d’alimentation ou les réseaux ferroviaires avoisinants.

• Contact direct entre une ligne extérieure et une ligne électrique de 220 V.


Il est particulièrement recommandé pour les connexions extérieures exposées à des conditions environnementales sévères.


Les modules de connexion sont conçus pour un montage sur rail DIN standard, ce qui permet leur installation dans une grande variété de boîtiers, selon les besoins. Grâce à son format compact (largeur de 2 cm), il permet une installation peu encombrante.


Le côté "dropwire" du module est équipé de contacts à déplacement d’isolant (IDC), facilitant le raccordement du câble de l’abonné. Ces contacts assurent une connexion fiable et sécurisée des fils, garantissant une excellente conductivité électrique.


Du côté du câble de distribution, le module peut également comporter des contacts IDC, servant à établir la liaison avec le câble principal, généralement un câble de plus gros calibre contenant plusieurs paires pour desservir plusieurs abonnés.

• Connexion à déplacement d’isolant (IDC) : permet de connecter les fils sans retirer l’isolant, en déplaçant celui-ci pour entrer en contact direct avec le conducteur.

• Connexions fiables : assure une transmission cohérente et précise des signaux ou données sans perte ni distorsion.

• Conception et installation modulaires : offrent flexibilité, évolutivité, assemblage simplifié, facilité d’entretien, interchangeabilité, standardisation, réduction des risques de panne, tests efficaces et économies.

• Point de terminaison : permet la terminaison sécurisée d’une paire de fils en cuivre depuis le câble de l’abonné.

• Points de connexion : comprend des bornes ou connecteurs pour relier le câble de l’abonné et le câble principal de distribution (via IDCs).

• Design compact : conçu pour une installation facile sur murs, poteaux ou autres surfaces adaptées.

• Durabilité : conçu pour résister aux conditions extérieures avec un boîtier robuste protégeant les composants internes contre l’humidité, la poussière et les variations de température.

• Étanchéité : offre une barrière contre l’humidité, empêchant l’infiltration d’eau et protégeant les connexions internes contre la corrosion.
