TAEPO – Votre fabricant professionnel de module de déconnexion LSA 10 paires en Chine !
Qu’est-ce qu’un module de déconnexion LSA 10 paires ?
DESCRIPTIONS
Le module de connexion LSA 10 paires (TP-1202-10) est utilisé à tous les niveaux de distribution, dans le cadre de distribution principal (MDF), dans l’armoire de raccordement (CCC) et dans les boîtiers de point de distribution (DP). Il s'agit d'un système de connexion filaire très fiable et économique, conçu pour les réseaux modernes de télécommunications et de données.
Il utilise la technique IDC (Insulation Displacement Connection), ce qui signifie qu’aucun soudage, dénudage de fil ou utilisation de vis n’est nécessaire. Les fils sont maintenus à un angle de 45 degrés, ce qui réduit considérablement le risque de mauvaise connexion et augmente la productivité lors du câblage. Les modules de connexion LSA utilisent généralement un contact monobloc, assurant uniquement la fonction de connexion sans possibilité de déconnexion.
Les modules de connexion LSA avec étiquette colorée utilisent également un contact monobloc, remplissant uniquement la fonction de connexion sans déconnexion.

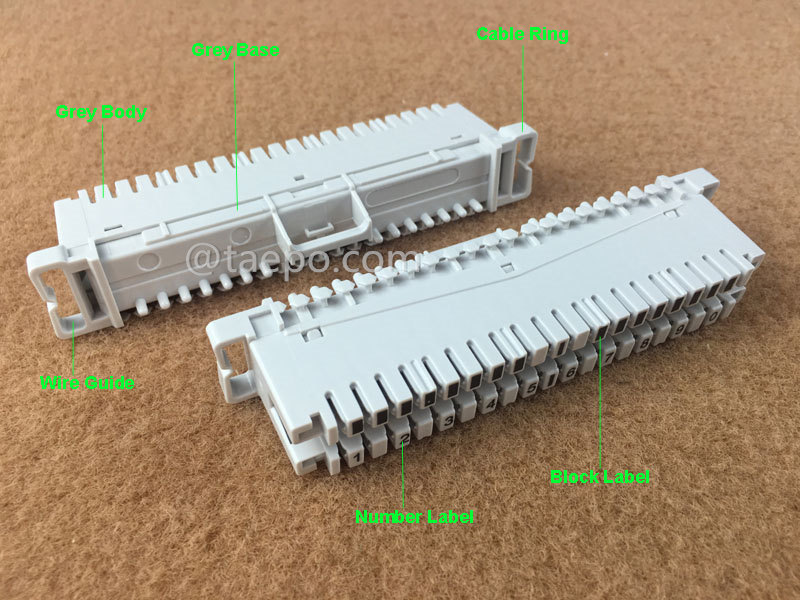

Le module de connexion LSA se compose d’un boîtier en plastique ou métal avec plusieurs fentes pour l’insertion des fils en cuivre. Chaque fente peut accueillir un fil unique et est conçue pour le maintenir fermement en place grâce à une pince à ressort. Cette pince est généralement une lame tranchante qui coupe l’isolant du fil pour établir un contact avec le conducteur en cuivre.
Le module de connexion LSA 10 paires est conçu pour gérer jusqu’à dix paires de fils en cuivre, couramment utilisées dans les applications de télécommunications. Le module est généralement monté sur un cadre de fixation arrière, les fils en cuivre sont insérés dans les fentes du module, et les pinces à ressort assurent une connexion sécurisée entre les fils et le bloc terminal.
CARACTÉRISTIQUES PRINCIPALES
-
Contact par déplacement d’isolant (IDC) : conçu pour réaliser des connexions électriques sans dénuder les fils ni utiliser de connecteurs séparés, en utilisant une lame ou un coin tranchant qui pénètre l’isolant du fil pour contacter le conducteur.
-
Format compact : le module est petit et peu encombrant, idéal pour les armoires ou enceintes de télécommunications très chargées.
-
Connexion haute densité : le module de déconnexion LSA 10 paires permet de connecter plusieurs câbles en un seul endroit, facilitant la gestion et la maintenance de l’infrastructure télécom.
-
Installation facile : le module s’installe rapidement et simplement à l’aide d’un outil d’insertion par simple pression et d’un cadre de fixation arrière pour installations modulaires.
-
Excellente conductivité : fabriqué en alliage de cuivre de haute qualité, garantissant une connexion forte et fiable.
-
Durabilité : conçu pour être robuste et résister à un usage quotidien intensif.
-
Polyvalence : adapté à une large gamme d’applications, y compris les centres de données, les réseaux de télécommunications et les systèmes de sécurité.
-
Compatibilité : compatible avec de nombreux systèmes de câblage, offrant une solution flexible et polyvalente pour diverses applications.
VIDÉOS D’INSTALLATION

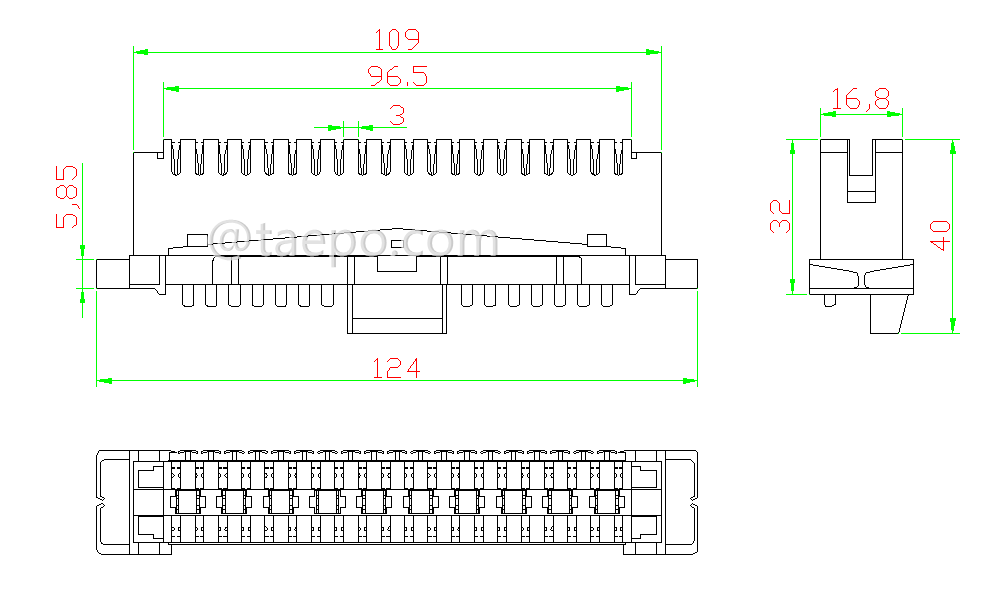

SCHÉMAS

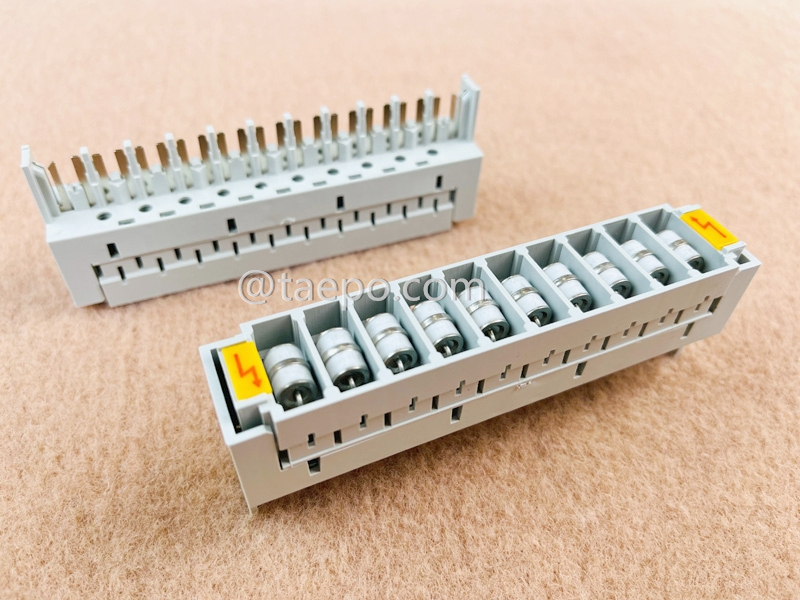

IMAGES D’ILLUSTRATION
PHOTOS D’EMBALLAGE
DONNÉES DE COMMANDE
| Numéro d’article |
Descriptions |
| TP-1202-10 |
Module de connexion LSA 10 paires |
PRODUITS ASSOCIÉS

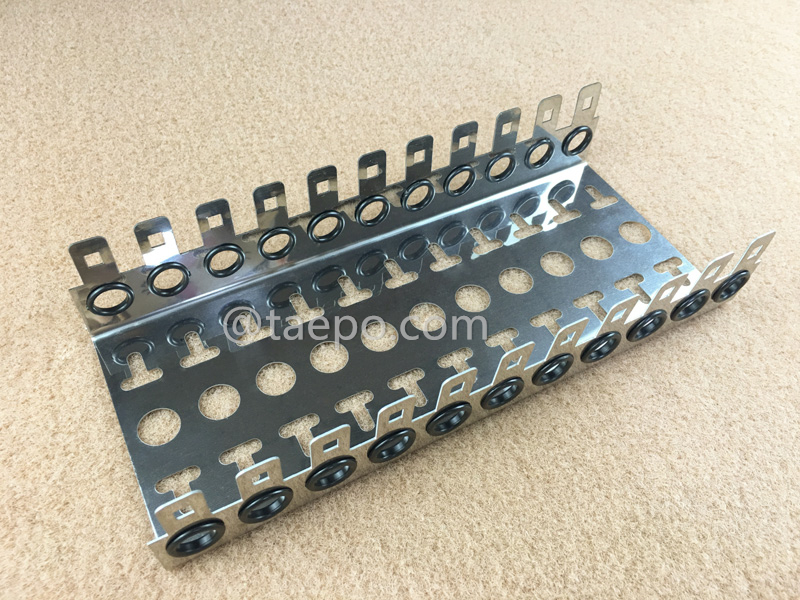

TP-1212-10-11 Cadre de fixation arrière LSA 10 paires, 11 voies
TP-1214-10D Porte-étiquette pivotant double face pour module LSA 10 paires

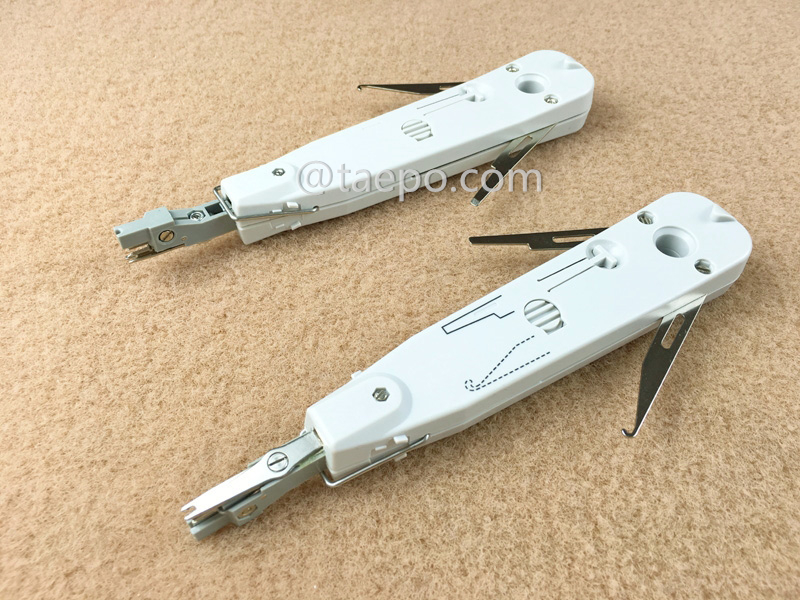

TP-1221-S Outil d’insertion LSA avec capteur
