TAEPO - Votre fabricant professionnel de module de connexion LSA 10 paires avec étiquette couleur en Chine !
Qu’est-ce qu’un module de connexion LSA 10 paires avec étiquette couleur ?
DESCRIPTIONS
Le module de connexion LSA 10 paires avec étiquette colorée (TP-1202-10CL) est utilisé à tous les niveaux de distribution, dans le cadre de distribution principal (MDF), dans l’armoire de raccordement croisé (CCC) et dans les boîtes de points de distribution (DP). Il s’agit d’un système de connexion de fils fiable et économique, adapté aux réseaux modernes de télécommunications et de données.
Il adopte la technique IDC (Insulation Displacement Connection), ce qui signifie qu’il n’y a ni soudure, ni dénudage des fils, ni utilisation de vis, et que les fils sont serrés à un angle de 45 degrés, réduisant ainsi considérablement le risque de mauvaise terminaison et augmentant la productivité du câblage. Les contacts garantissent le plus haut degré de fiabilité, même dans des conditions environnementales et climatiques très défavorables. Une connexion parfaitement fiable et étanche à l’air est assurée entre le contact et le conducteur.
Les modules de connexion LSA avec étiquette colorée utilisent généralement un contact monobloc, ayant uniquement la fonction de connexion, sans capacité de déconnexion.
Le module de connexion LSA se compose d’un boîtier en plastique ou en métal avec plusieurs fentes pour insérer des fils de cuivre. Chaque fente peut accueillir un seul fil et est conçue pour le maintenir solidement en place grâce à une pince à ressort. Cette pince est généralement constituée d’une lame tranchante qui coupe l’isolation du fil pour établir un contact avec le cœur conducteur.
Le module de connexion LSA 10 paires est conçu pour gérer jusqu’à dix paires de fils de cuivre, couramment utilisés dans les applications de télécommunications. Le module est généralement monté sur un cadre de montage arrière, les fils de cuivre sont insérés dans les fentes du module, et les pinces à ressort assurent une connexion sûre entre les fils et le bornier.
CARACTÉRISTIQUES PRINCIPALES
-
Contact à déplacement d’isolant (IDC) : Conçu pour établir des connexions électriques sans avoir besoin de dénuder les fils ni d’utiliser des connecteurs séparés, en utilisant une lame tranchante ou un coin pour pénétrer l’isolant du fil et entrer en contact avec le conducteur.
-
Taille compacte : Le module est conçu pour être petit et peu encombrant, idéal pour les armoires ou coffrets de télécommunications encombrés.
-
Connexion haute densité : Le module LSA 10 paires permet de connecter plusieurs câbles en un seul endroit, facilitant la gestion et la maintenance de l’infrastructure télécom.
-
Installation facile : Le module peut être rapidement et facilement installé à l’aide d’un outil d’insertion par simple pression et d’un cadre de montage arrière pour les installations modulaires.
-
Excellente conductivité : Le module est fabriqué en alliage de cuivre de haute qualité offrant une excellente conductivité, garantissant une connexion forte et fiable.
-
Durabilité : Le module LSA est conçu pour être durable et résister aux contraintes d’une utilisation quotidienne.
-
Polyvalence : Le module peut être utilisé dans un large éventail d’applications, y compris les centres de données, les réseaux de télécommunications et les systèmes de sécurité.
-
Compatibilité : Le module est compatible avec de nombreux systèmes de câblage, ce qui en fait une solution polyvalente et flexible pour diverses applications.
-
Étiquetage coloré : Facilite l’identification et l’association faciles des fils.

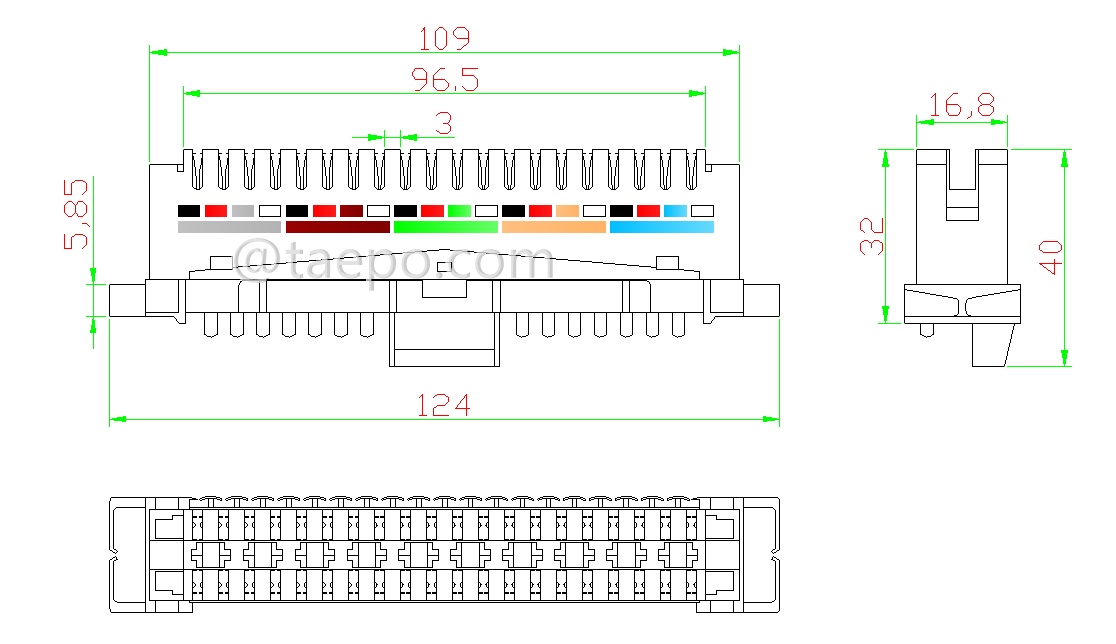

SCHÉMAS

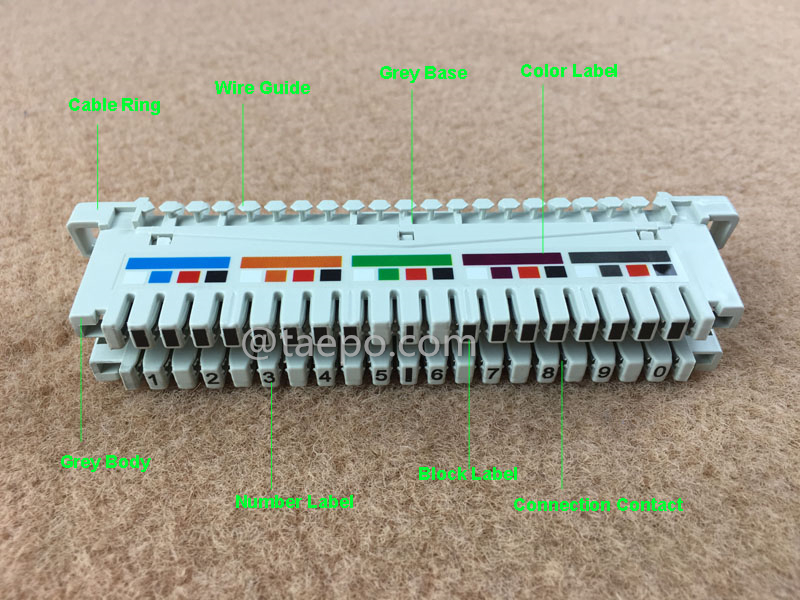

IMAGES D’ILLUSTRATION
PHOTOS D’EMBALLAGE
DONNÉES DE COMMANDE
| Numéro d’article |
Descriptions |
| TP-1202-10CL |
Module de connexion LSA 10 paires avec étiquette couleur |
