TAEPO – Votre Fabricant Professionnel de Modules de Déconnexion LSA 10 Paires en Chine !
Qu’est-ce qu’un Module de Ddéconnexion LSA 10 Paires ?
DESCRIPTIONS
Le module de déconnexion LSA 10 paires (TP-1201-10) est utilisé à tous les niveaux de distribution, notamment dans les cadres de distribution principaux (MDF), les armoires de raccordement (CCC) ou les boîtiers de distribution (DP). Il s'agit d'un système de connexion de câblage hautement fiable et économique, adapté aux réseaux modernes de télécommunications et de données.
Ce module adopte la technologie IDC (connexion par déplacement d’isolant), ce qui signifie aucune soudure, aucun dénudage ni vissage. Les fils sont fixés à un angle de 45 degrés, réduisant considérablement le risque de mauvaise connexion et augmentant la productivité d'installation. Les contacts assurent un haut niveau de fiabilité même dans des conditions environnementales et climatiques extrêmes, garantissant une connexion étanche et sûre entre le contact et le conducteur.
Les modules de déconnexion LSA 10 paires utilisent un contact biparti normalement fermé, avec une fonction de déconnexion pratique. En insérant une fiche de coupure dans une paire de fils, il est possible de déconnecter temporairement ou définitivement un circuit. Un cordon de test peut également être inséré dans une paire afin de tester chaque côté du circuit indépendamment, ce qui permet d’accélérer considérablement l’identification des pannes. Le point de contact central peut également servir à intégrer une protection contre les surtensions ou les surintensités.
CARACTÉRISTIQUES PRINCIPALES
-
Connexion par déplacement d’isolant (IDC) : permet de réaliser des connexions électriques sans dénuder les fils ni utiliser de connecteurs séparés, grâce à une lame qui pénètre l’isolant pour établir le contact.
-
Format compact : conçu pour économiser de l’espace, idéal dans les armoires ou boîtiers télécoms exigus.
-
Connexion haute densité : permet de connecter plusieurs câbles en un seul point pour une gestion plus simple de l’infrastructure télécom.
-
Fonction de déconnexion : permet de déconnecter des câbles individuellement sans affecter les autres connexions.
-
Installation facile : peut être installé rapidement à l’aide d’un outil d’insertion par pression et d’un cadre arrière pour installations modulaires.
-
Excellente conductivité : construction en alliage de cuivre de haute qualité assurant une connexion solide et fiable.
-
Grande durabilité : conçu pour résister à une utilisation quotidienne intensive.
-
Polyvalence : utilisable dans de nombreuses applications comme les centres de données, les réseaux télécoms et les systèmes de sécurité.
-
Compatibilité : compatible avec une large gamme de systèmes de câblage.
-
Configuration 10 paires : prend en charge jusqu’à 10 paires torsadées de fils en cuivre.
-
Format standard : s’adapte aux cadres arrière standard de 10 paires.
VIDÉOS D’INSTALLATION

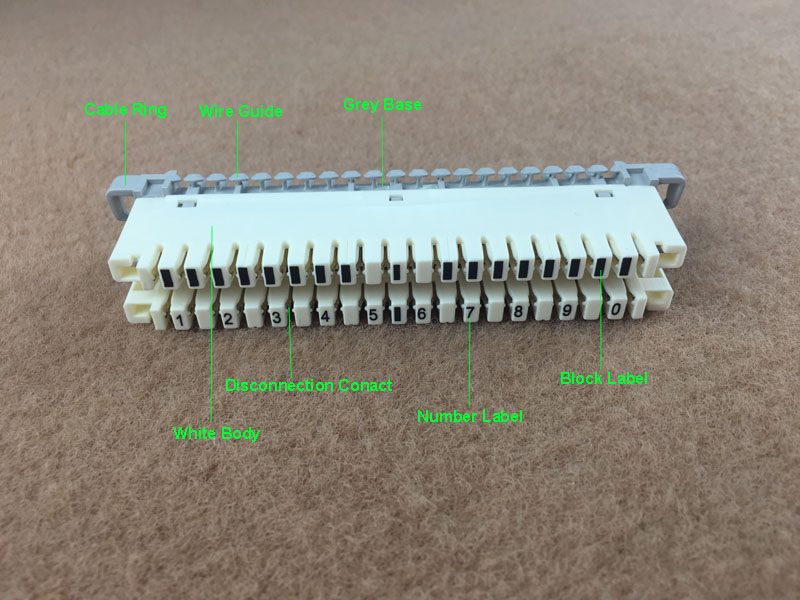

IMAGES D’ILLUSTRATION
SCHÉMAS
PHOTOS D’EMBALLAGE
DONNÉES DE COMMANDE
| N° d'article |
Descriptions |
| TP-1201-10 |
Module de déconnexion LSA 10 paires |
PRODUITS ASSOCIÉS
TP-1212-10-11 Cadre arrière LSA 10 paires, 11 voies
TP-1214-10D Support d’étiquette articulé 10 paires pour module LSA, double face
TP-1220-2TA Cordon de test 2 pôles, fiche de test LSA vers pince crocodile, 1,5 m
TP-1220-2TB Cordon de test 2 pôles, fiche de test LSA vers fiche banane, 1,5 m

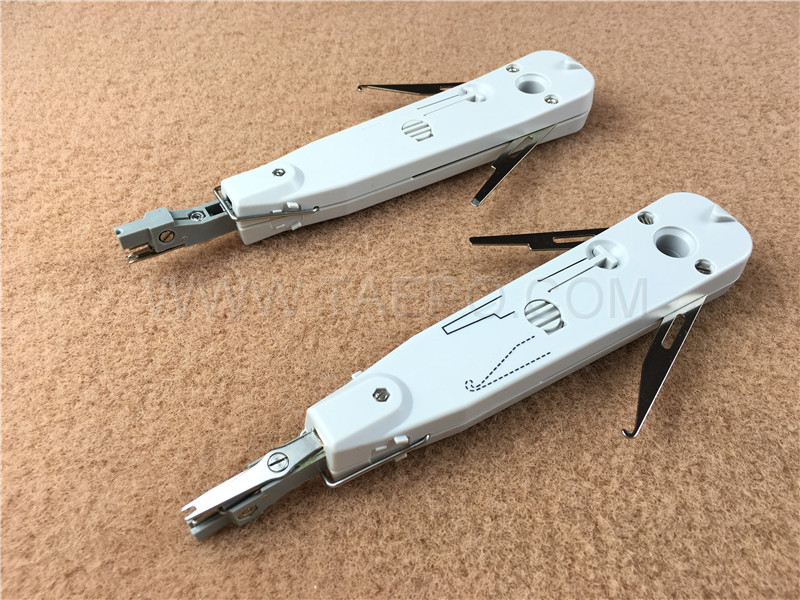

TP-1221-S Outil d’insertion LSA, avec capteur
TP-1242-10 Barre de mise à la terre pour module LSA, 10 paires
