Qu'est-ce qu'un bloc de déconnexion MDF de 100 paires 71 ?
DESCRIPTIONS
Les blocs de déconnexion 100 paires MDF 71 (TP-1401-100) sont utilisés à la fois pour les réseaux vocaux et de données dans les centraux, les armoires et dans les applications de réseaux privés. Grâce à leurs contacts IDC (connexion par dépression d'isolation) fiables, ils constituent l'interface entre le câble principal et les câbles de dérivation. En plus de protéger le personnel et l'équipement contre les perturbations de surtension, les blocs de distribution soutiennent les processus de contrôle qualité et de diagnostic.
Les blocs de déconnexion 100 paires sont généralement utilisés sur le côté vertical du cadre de distribution principal (MDF), qui est utilisé pour la terminaison entre les lignes externes et les câbles de pont. Il se compose de 20 modules de 5 paires. Le bloc est adapté à la transmission numérique jusqu'à 2,048 Mbit.
Notre module de protection contre les surtensions de 5 paires (TP-1503-5) peut être inséré dans le bloc, avec pour fonction de protéger le personnel et l'équipement contre les surtensions. Le bloc de déconnexion est également connu sous le nom de bloc terminal, bloc de étiquettes ou bloc de distribution.
CARACTÉRISTIQUES PRINCIPALES
-
Haute capacité de terminaison : Peut accueillir jusqu'à 100 paires de cuivre dans un seul bloc, permettant un câblage haute densité dans les cadres de distribution principaux où l'utilisation efficace de l'espace est essentielle.
-
Technologie IDC : Utilise des bornes de connexion par déplacement d'isolation permettant une terminaison rapide, sécurisée et sans outil, sans avoir besoin de dénuder l'isolation, assurant des performances constantes et fiables.
-
Fonctionnalité de déconnexion : Dispose de contacts normalement fermés qui peuvent être facilement ouverts avec des fiches de test, permettant une isolation rapide des circuits pour le dépannage tout en maintenant les autres lignes actives.
-
Conception modulaire : Conçu selon un format standard pour être utilisé avec des cadres de type 71, le bloc peut être intégré dans des systèmes modulaires, offrant des options d'installation évolutives qui se développent avec les besoins du réseau.
-
Boîtier ignifuge : Fabriqué en thermoplastique résistant aux flammes UL 94-V0, le boîtier garantit une sécurité élevée en empêchant l'ignition et en limitant la propagation du feu.
-
Numérotation claire des paires : Fournit une numérotation clairement marquée sur chaque position de terminaison, réduisant ainsi les erreurs d'installation et facilitant l'identification des paires pour la maintenance future.
-
Stabilité mécanique robuste : Conçu pour résister à l'usure et à la déformation dues aux insertions et retraits répétés, garantissant une fiabilité à long terme des terminaisons.
-
Prêt pour la protection contre les surtensions : Prend en charge des modules de protection contre les surtensions à brancher, protégeant les circuits de télécommunication contre les surtensions, les éclairs et les pics de tension transitoires.
SCHÉMAS

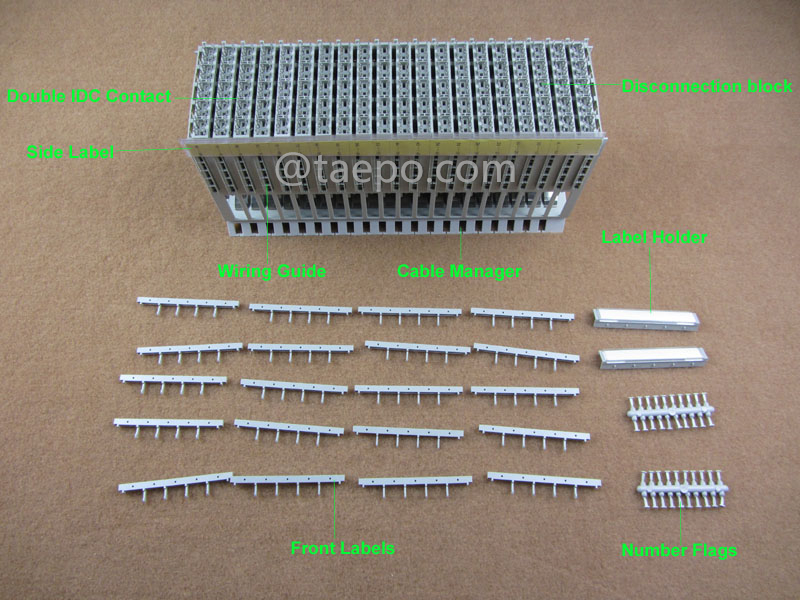

IMAGES D’ILLUSTRATION
PHOTOS D’EMBALLAGE
DONNÉES DE COMMANDE
| Numéro d'article |
Descriptions |
| TP-1401-100 |
Bloc de déconnexion MDF de 100 paires 71 |
PRODUITS ASSOCIÉS

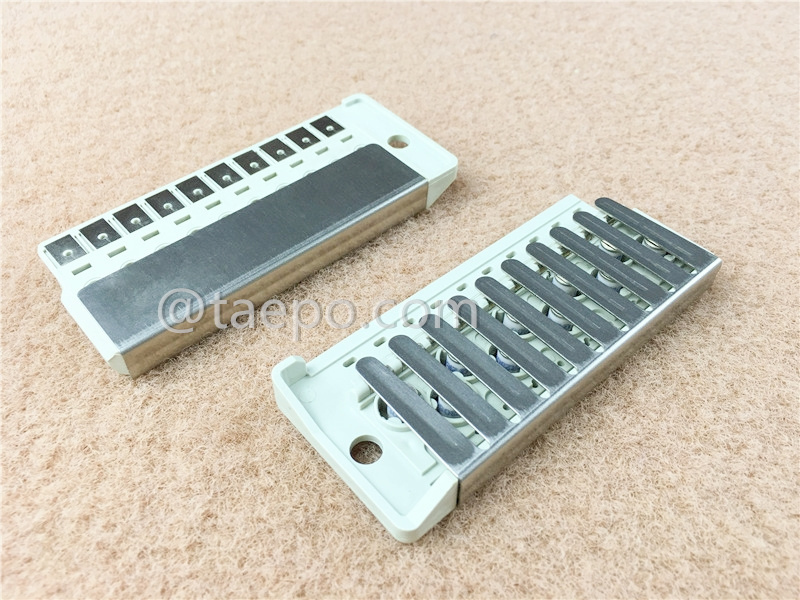

TP-1503-5 Module de protection contre les surtensions de 5 paires pour le bloc de déconnexion MDF 71

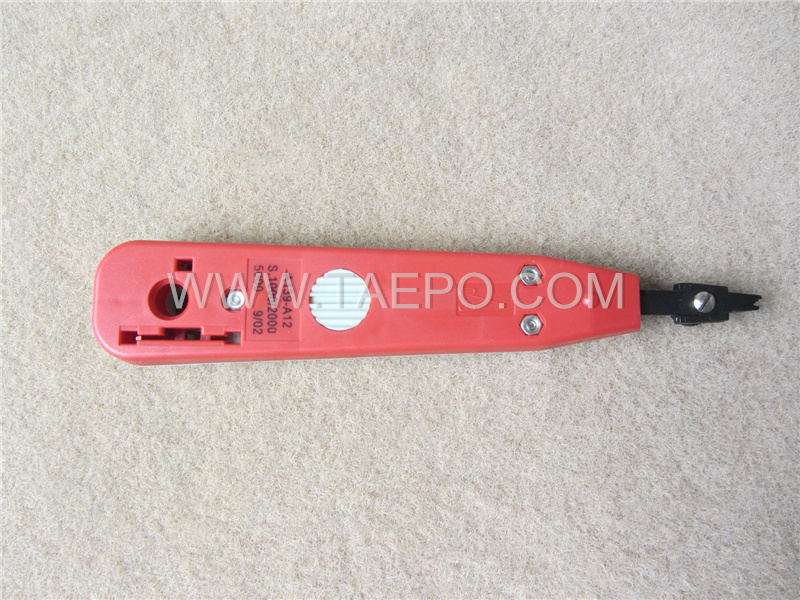

TP-5905-C Outil d'insertion pour bloc de déconnexion MDF 71 #TP-1401-100, rouge et gris, avec morceau de plastique

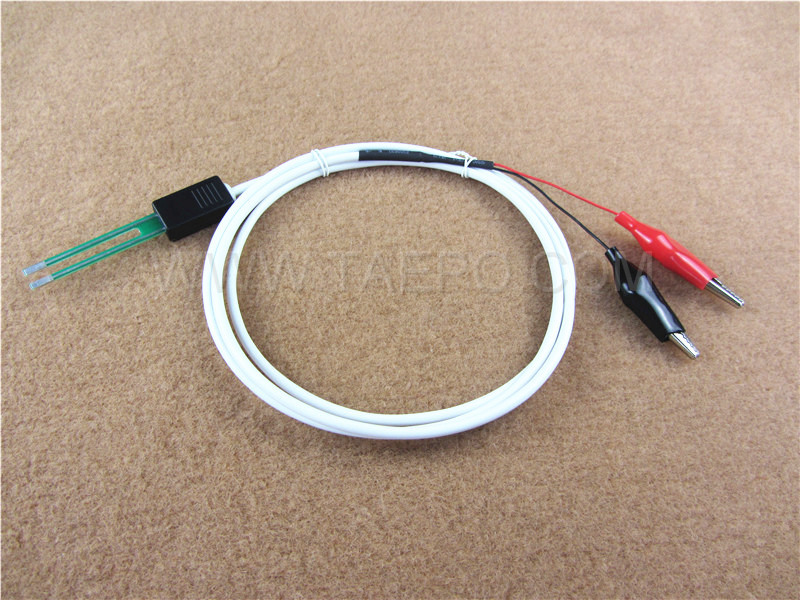

TP-1401-2TA Cordon de test 2 pôles SM, avec prise de test à pince crocodile pour le bloc de déconnexion MDF 71

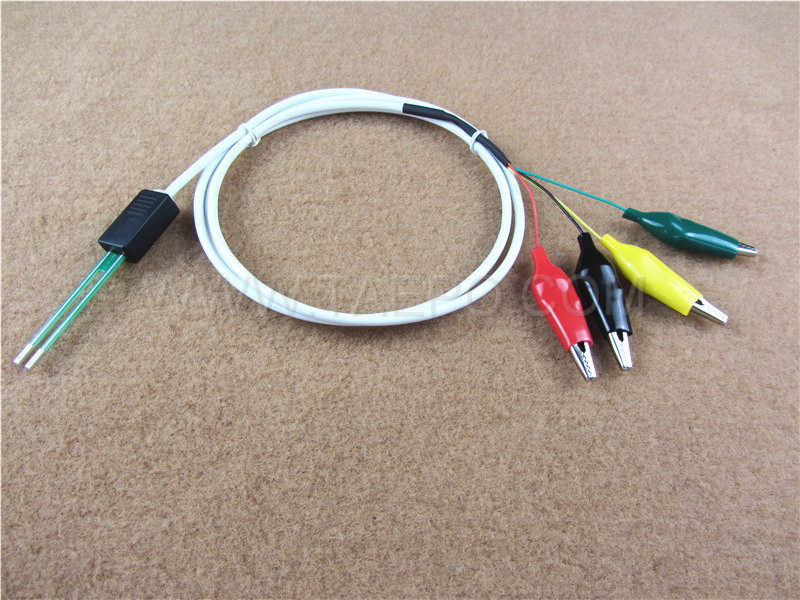

TP-1401-4TA Cordon de test 4 pôles SM, avec prise de test à pince crocodile pour le bloc de déconnexion MDF 71

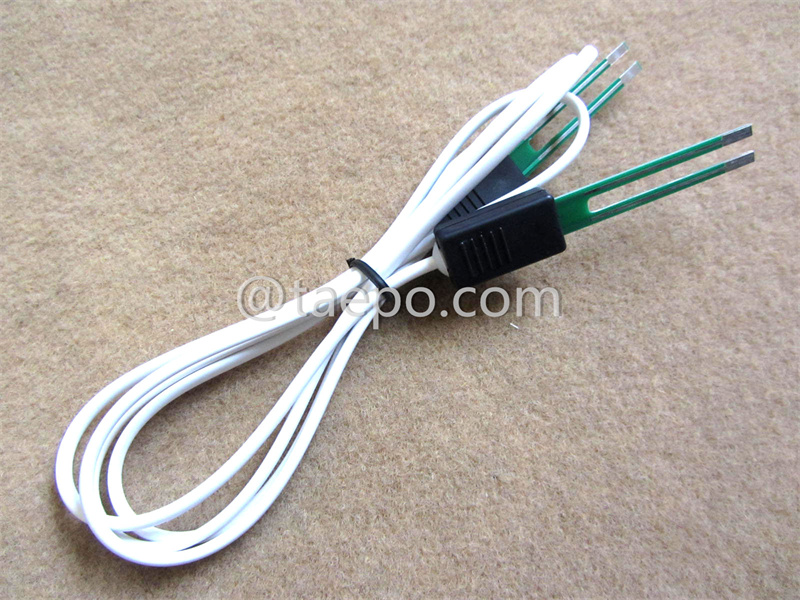

TP-1401-2TT Câble de connexion 2 pôles SM, avec prise de test pour le bloc de déconnexion MDF 71

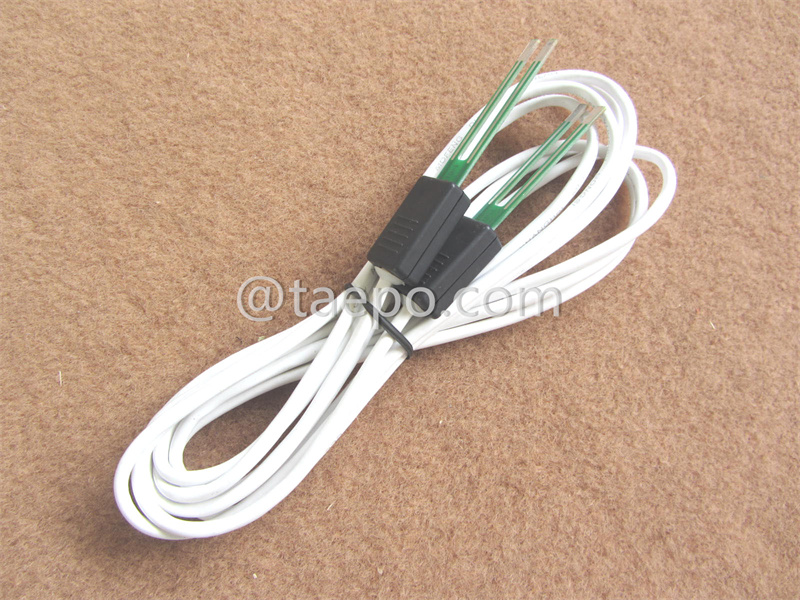

TP-1401-4TT Câble de connexion 4 pôles SM, avec prise de test pour le bloc de déconnexion MDF 71
