Descriptions

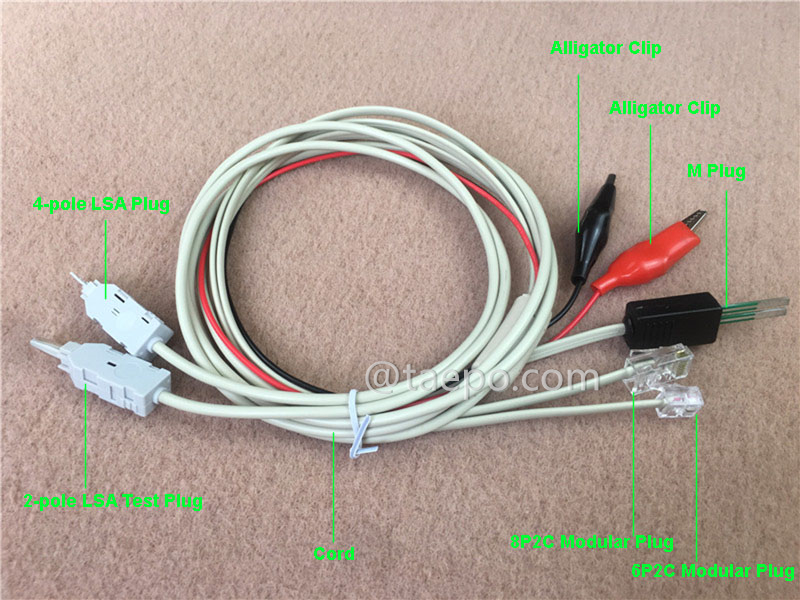

La fiche de test LSA à 2 pôles + fiche LSA à 4 pôles vers pince crocodile, fiche M, fiche modulaire 8P2C, fiche modulaire 6P2C (TP-1220-2LLAM86) est utilisée pour tester la ligne téléphonique. La fiche LSA est utilisée pour l'insertion dans le module LSA, la fiche M pour l'insertion dans le bloc M, et la pince crocodile et la fiche modulaire pour la connexion au kit de test téléphonique.
Le cordon gris à 2 pôles permet une connexion parallèle (fonction de surveillance) lorsqu'il est utilisé dans le module de connexion ou de déconnexion. Les contacts du cordon relient les contacts centraux du module qui permettent de surveiller la ligne (ligne de connexion). Les cordons à 2 pôles ne peuvent pas être utilisés dans les modules de commutation. Les contacts métalliques ne feraient pas de contact positif dans ce cas.
Le cordon gris à 4 pôles permet une connexion parallèle (fonction de surveillance) lorsqu'il est utilisé dans le module de connexion ou de déconnexion. Les contacts du cordon relient les contacts centraux du module qui permettent de surveiller la ligne (ligne de connexion). Des câbles à 4 pôles peuvent être utilisés dans les modules de commutation. Les contacts du circuit imprimé établiraient alors un contact positif.
Caractéristiques principales
Français : Longueur du câble : Le câble est disponible en différentes longueurs pour répondre à différents besoins de test et de connexion.
Flexible et isolé : Le câble est flexible et bien isolé pour assurer la sécurité et la facilité d'utilisation.
Fiche de test LSA : Une extrémité est équipée d'une fiche de test LSA conçue pour des connexions sécurisées aux borniers LSA couramment utilisés dans les télécommunications et les réseaux.
Pinces crocodiles : L'extrémité opposée comporte deux pinces crocodiles à mâchoires dentelées pour des connexions électriques sécurisées et temporaires.
Durabilité : Conçu pour résister à une utilisation répétée, avec des matériaux durables et des revêtements isolants sur les pinces crocodiles.
Sécurité : Les pinces crocodiles sont revêtues pour éviter les courts-circuits accidentels, garantissant la sécurité pendant les tests.
Codage couleur : Les cordons ont une isolation ou des marquages à code couleur pour aider les techniciens à identifier rapidement des connexions spécifiques, améliorant ainsi l'efficacité pendant les tests et la maintenance.
Diagrammes schématiques
Photos d'emballage
Données de commande
| Article no |
Descriptions |
| TP-1220-2LLAM86 |
Cordon de test à 2 pôles, fiche de test LSA à 2 pôles + fiche LSA à 4 pôles vers pince crocodile, fiche M, fiche modulaire 8P2C, fiche modulaire 6P2C, 1,5 m |
