TAEPO – Votre source professionnelle pour le module de raccordement droit gelé à 25 paires, l'expertise chinoise au meilleur niveau !
Qu'est-ce exactement qu'un module de raccordement droit gelé à 25 paires ?
DESCRIPTIONS
Les modules de raccordement droit gelés à 25 paires (TP-1307-25G) sont conçus pour la terminaison en masse de câbles de communication avec des conducteurs solides en cuivre ou en aluminium d’un diamètre allant de 0,32 à 0,8 mm (28 à 20 AWG), avec un diamètre extérieur maximum du conducteur (OD) de 1,65 mm. Les connecteurs sont équipés de contacts à déplacement d’isolant plaqués étain qui assurent une connexion étanche aux gaz.

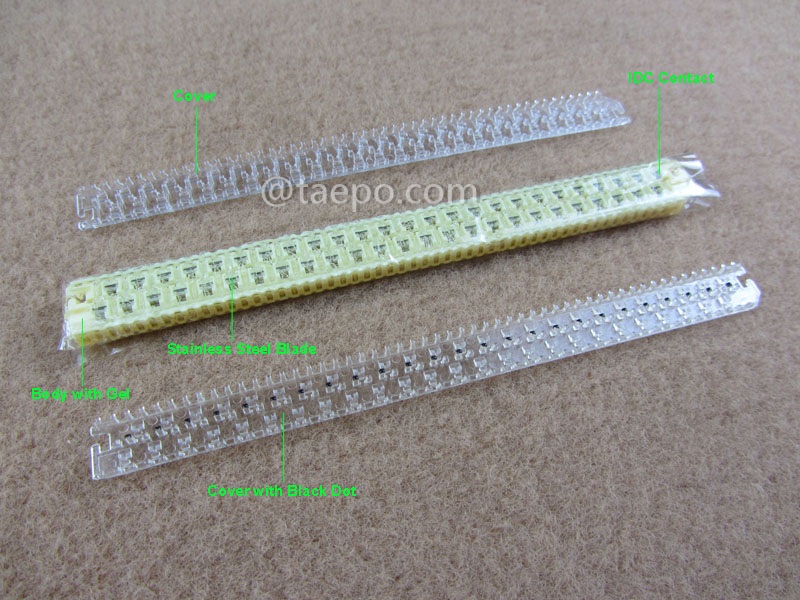

Les modules de raccordement comportent une série de contacts en forme de U en bronze-phosphore et des lames de coupure en acier inoxydable. Lors du sertissage du module, chaque contact enlève l’isolant du fil positionné et saisit fermement le conducteur. Pendant cette opération, les lames de coupure à l’intérieur du module coupent l’excédent de fil. Un seul sertissage assure une connexion étanche aux gaz sur les 25 paires du module, rendant le processus simple et rapide.
Les ports d’entrée de test situés sur la face avant des modules permettent de tester sans ouvrir le module, sans dénuder l’isolant ou interrompre le service. Les couvercles, corps et bases des modules sont fabriqués en polycarbonate durable et sont compatibles avec les matériaux couramment utilisés dans les installations télécom. La conception robuste des modules résiste au sertissage et à la réouverture, facilitant ainsi les transferts et réarrangements de câbles à tout moment. Ce type de module de raccordement est recouvert de gel pour une protection contre l’humidité.
CARACTÉRISTIQUES PRINCIPALES
-
Contact à déplacement d’isolant (IDC) : conçu pour réaliser des connexions électriques sans avoir besoin de dénuder les fils ni d’utiliser des connecteurs séparés, en utilisant une lame ou un coin tranchant pour pénétrer l’isolant du fil et entrer en contact avec le conducteur.
-
Nombre de paires : la mention « 25 paires » indique que ce module est conçu pour accueillir et raccorder 25 paires de câbles en cuivre. En télécommunications, une paire désigne généralement une paire torsadée de fils de cuivre, utilisée couramment pour transmettre la voix et les données.
-
Raccordement droit : le terme « raccordement droit » signifie généralement que le module est utilisé pour joindre deux sections droites de câble en cuivre sans croisements ni modifications du câblage. Cela est courant lors de l’extension ou de la réparation de câbles en cuivre.
-
Connecteurs de haute qualité : ces modules sont souvent équipés de connecteurs ou de blocs de connexion haute qualité, conçus pour raccorder et raccorder solidement les fils de cuivre, assurant des connexions fiables et une perte de signal minimale.
-
Durabilité : ils sont généralement conçus pour être durables et résistants, car ils doivent supporter les contraintes des environnements de télécommunications et de réseaux.
-
Étanchéité au gel : le gel à l’intérieur du module encapsule et scelle les paires de câbles raccordées, les protégeant de l’humidité, de la corrosion et d’autres facteurs environnementaux. Cette caractéristique est particulièrement importante pour les installations en extérieur.
SCHÉMAS
IMAGES D’ILLUSTRATION
PHOTOS D’EMBALLAGE
DONNÉES DE COMMANDE
| Numéro d’article |
Descriptions |
| TP-1307-25G |
Module de raccordement droit gelé 25 paires |
PRODUITS ASSOCIÉS
TP-5909 Outil d’insertion (punch down) pour module de raccordement
TP-5910 Équipements modulaires de raccordement et kits de maintenance

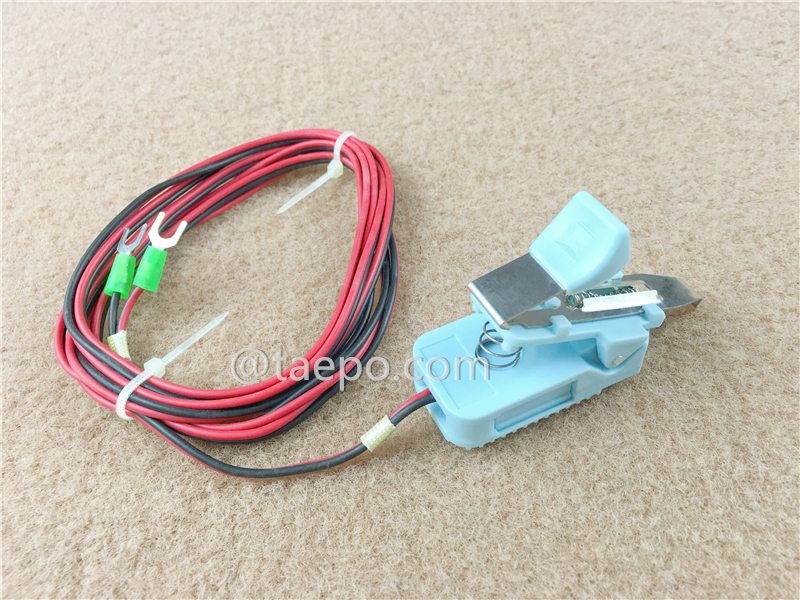

TP-1307-2TS Cordon de test 2 pôles pour module de raccordement, fiche de test vers borne à vis
