Bloc de connexion 5 paires 110 pour bloc de câblage

Bloc de connexion 5 paires 110 pour bloc de câblage

Name: Bloc de connexion 5 paires 110 pour bloc de câblage
Brand: TAEPO Official Website
SKU: TP-5404-5
Availability: InStock
Rating: 5 (1 reviews)

No. d'article: TP-5404-5

Il s'agit d'un type de bloc de câblage utilisé dans les télécommunications et les systèmes de câblage structuré.

ENQUETE

Description

Descriptions

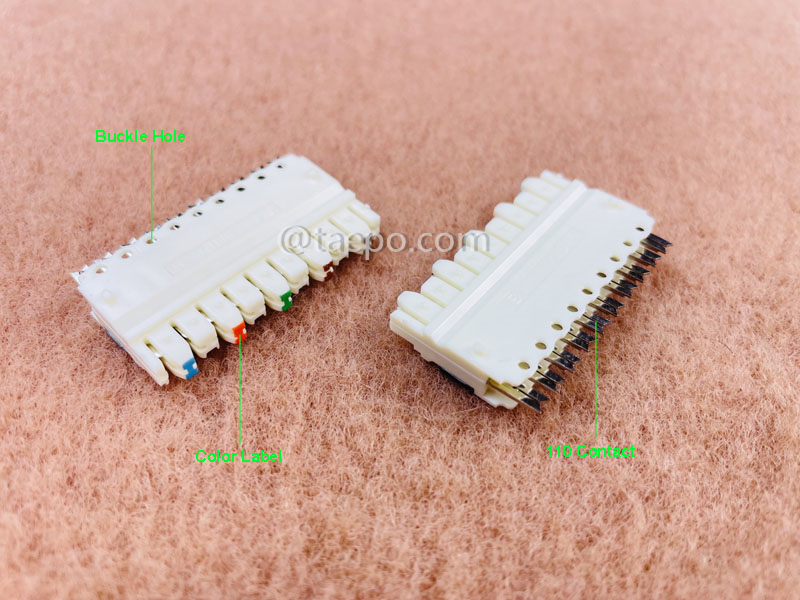

Un « bloc de connexion 5 paires 110 » fait référence à un type de bloc de câblage utilisé dans les systèmes de télécommunications et de câblage structuré.

Voici un aperçu de ce que signifie généralement chaque partie du terme :
5 paires : Ceci indique le nombre de paires de fils que le bloc peut accueillir. Dans les télécommunications et les réseaux, une paire fait généralement référence à une paire torsadée de fils, composée de deux conducteurs torsadés ensemble (par exemple, pour les câbles Ethernet, une paire est utilisée pour transmettre et une pour recevoir des signaux).

Bloc de connexion 110 : La désignation « 110 » fait référence à un type de bloc de perforation utilisé pour terminer et connecter les fils. Il tire son nom de la méthode standard IDC (Insulation Displacement Connection) qu'il utilise, où les fils sont enfoncés dans des fentes métalliques pour établir un contact électrique.

Applications

Terminaison : Le bloc de connexion 110 permet de raccorder jusqu'à 5 paires de fils. Chaque fil est enfoncé dans sa fente respective sur le bloc, et un outil de poinçonnage est généralement utilisé pour maintenir le fil en place.

Connexion : Ces blocs sont utilisés pour connecter les fils entrants et sortants au sein d'un système de câblage structuré. Par exemple, dans une armoire de télécommunications ou un centre de données, les fils provenant de divers emplacements (tels que des prises murales ou des panneaux de brassage) peuvent être terminés sur le bloc, puis interconnectés selon les besoins.

Organisation : ils aident à organiser et à gérer les câbles en fournissant un point de terminaison structuré. Cela améliore la clarté et l'accessibilité des connexions réseau, facilitant ainsi le traçage et le dépannage des problèmes de câblage.

Compatibilité : 110 blocs sont des composants standard dans de nombreuses installations de câblage structuré, conçus pour fonctionner avec différents types de câbles, notamment Cat5, Cat6 et autres câbles à paires torsadées couramment utilisés dans les réseaux Ethernet.

En résumé, un « bloc de connexion 5 paires 110 » est un type spécifique de bloc de câblage conçu pour terminer et connecter jusqu'à 5 paires de fils dans les applications de télécommunications et de réseau. Il facilite des connexions organisées et fiables au sein des systèmes de câblage structuré, contribuant ainsi à une exploitation et une maintenance efficaces du réseau.

Diagrammes schématiques

Photos d'emballage
