Module de commutation 10 paires avec guide-câbles et barre de terre

Le module de commutation 10 paires avec guide de câble (TP-1322-10), également appelé magazine de terminaison QDF ou bloc BTDG, est conçu pour les cadres de distribution principaux (MDF). Il s'agit d'un système de connexion filaire fiable et économique pour les réseaux de télécommunications et de données modernes.


Il adopte la technique IDC (Insulation Displacement Connection), ce qui signifie qu'il n'y a pas besoin de soudure, de dénudage des fils ni d'utilisation de vis. Les contacts garantissent le plus haut degré de fiabilité même dans les conditions environnementales et climatiques les plus défavorables. Une connexion complètement fiable et étanche au gaz entre le contact et le conducteur.


Les modules de déconnexion LSA 10 paires utilisent un contact bipartite normalement ouvert. Un cordon de test peut être inséré dans une paire pour tester chaque côté du circuit indépendamment. Cela accélère grandement l'identification des défauts. Le point de contact central peut également être utilisé pour la protection contre les surtensions ou les surintensités.

• Contact à déplacement d'isolant (IDC) : Conçu pour réaliser des connexions électriques sans avoir besoin de dénuder les fils ni d'utiliser des connecteurs séparés, grâce à une lame ou un coin tranchant qui pénètre l'isolation du fil et entre en contact avec le conducteur.

• Taille compacte : Le module est conçu pour être petit et peu encombrant, idéal pour une utilisation dans des armoires ou des boîtiers de télécommunications encombrés.

• Connexion haute densité : Le module de déconnexion LSA 10 paires permet de connecter plusieurs câbles en un seul endroit, facilitant ainsi la gestion et la maintenance de l'infrastructure télécom.

• Capacité de déconnexion : Le module dispose d'une fonction de déconnexion permettant de couper individuellement des câbles sans affecter les autres câbles connectés au module.

• Installation facile : Le module peut être installé rapidement et facilement à l’aide d’un outil d’insertion par simple pression, ainsi qu’avec un cadre de montage arrière pour installations modulaires.

• Excellente conductivité : Le module est fabriqué en alliage de cuivre de haute qualité, offrant une excellente conductivité pour garantir une connexion forte et fiable.

• Barre de terre intégrée : Une barre de terre montée en usine est intégrée à la base du module, fournissant un point de mise à la terre fiable à faible impédance pour les dispositifs de protection contre les surtensions. Cela assure une évacuation sécurisée des tensions transitoires causées par la foudre ou les surtensions et offre une meilleure protection du réseau.

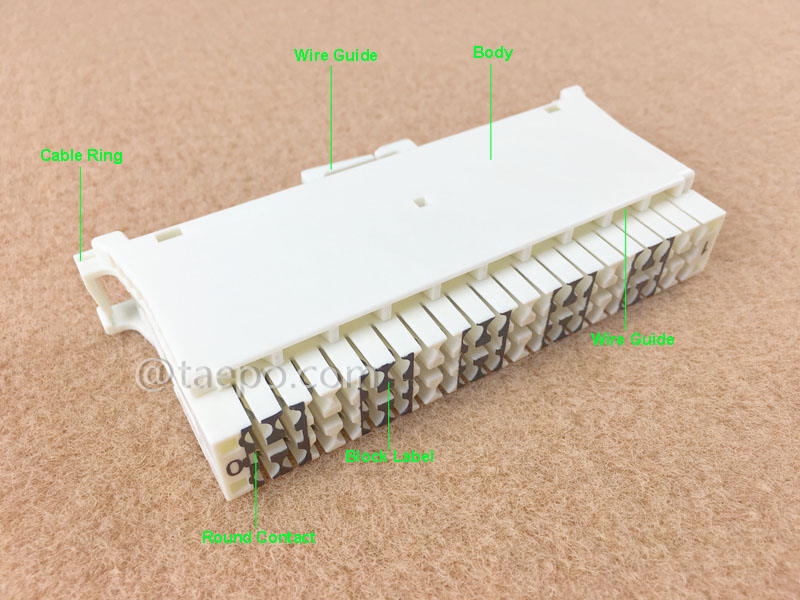

• Système de guide-fil : Une structure spécialement conçue de guides internes et externes dirige les fils entrants et sortants sur des chemins appropriés. Cela minimise les contraintes sur les terminaisons, prévient l’emmêlement des câbles et organise efficacement les fils de liaison pour maintenir un aspect propre et facile à entretenir.
