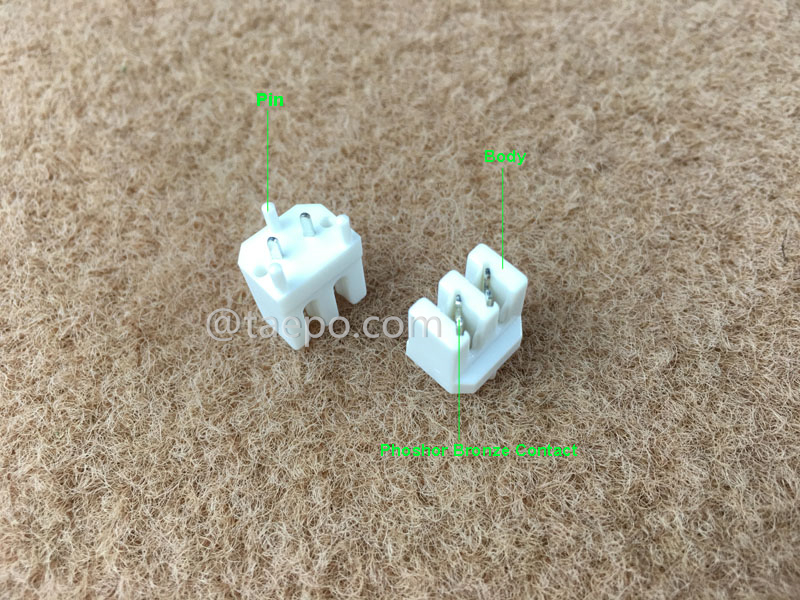

Module de connexion PCB à 2 broches

Les modules de connexion PCB 2 broches (TP-1305-2), également appelés borniers PCB ou connecteurs PCB, sont des composants électroniques utilisés pour établir des connexions électriques entre une carte PCB et des fils ou composants externes. Ces modules sont couramment utilisés dans divers appareils électroniques, panneaux de contrôle et équipements industriels. Diamètre du fil : 0,40 ~ 0,63 mm, diamètre de l’isolation : 0,70 ~ 1,70 mm.


Ils adoptent la technique IDC (Insulation Displacement Connection), ce qui signifie qu’aucune soudure, dénudage des fils ou utilisation de vis n’est nécessaire. Les fils sont maintenus à un angle de 45 degrés, ce qui réduit considérablement le risque d’une mauvaise connexion et augmente la productivité du câblage. Les contacts garantissent un degré élevé de fiabilité même dans les conditions environnementales et climatiques les plus défavorables. Une connexion totalement fiable et étanche aux gaz est assurée entre le contact et le conducteur.


Les modules de connexion PCB jouent un rôle crucial en fournissant un moyen fiable et organisé de réaliser des connexions électriques entre les PCB et les composants ou câblages externes, ce qui en fait une partie intégrante des dispositifs et systèmes électroniques modernes.

• Terminaison des fils : Les modules fournissent un moyen de raccorder les fils ou broches. La méthode de terminaison courante est le connecteur IDC (connexion par déplacement d’isolant).

• Design compact : Les modules de connexion PCB sont généralement compacts et peu encombrants, permettant une utilisation efficace de l’espace sur la PCB.

• Matériaux durables : Ils sont souvent fabriqués à partir de matériaux robustes et de haute qualité pour résister aux contraintes mécaniques et aux facteurs environnementaux.

• Polyvalence : Les modules peuvent accueillir différents types de fils, y compris les conducteurs multibrins, solides ou flexibles.

• Modularité : Beaucoup de modules offrent une modularité, permettant une extension ou une reconfiguration facile des connexions selon les besoins.

• Stabilité mécanique : Conçus pour résister aux vibrations mécaniques, aux chocs et autres contraintes, assurant une fiabilité à long terme dans des environnements exigeants.

• Interface IDC 2 broches vers PCB : Fournit une transition directe entre deux bornes IDC et deux broches PCB pour intégrer les signaux télécoms avec les cartes électroniques.

• Broches soudables sur PCB : Dispose de broches métalliques rigides en dessous, conçues pour un montage traversant ou en surface sur les PCB lors de la production ou de la maintenance.

• Contacts IDC à pression forte : Les contacts en métal ressort assurent une pression fiable et durable sur les conducteurs, même en cas de cycles thermiques.

• Haute résistance mécanique : Conçu pour supporter les tests de traction des fils et les cycles d’insertion/retrait sans perte de performance.
