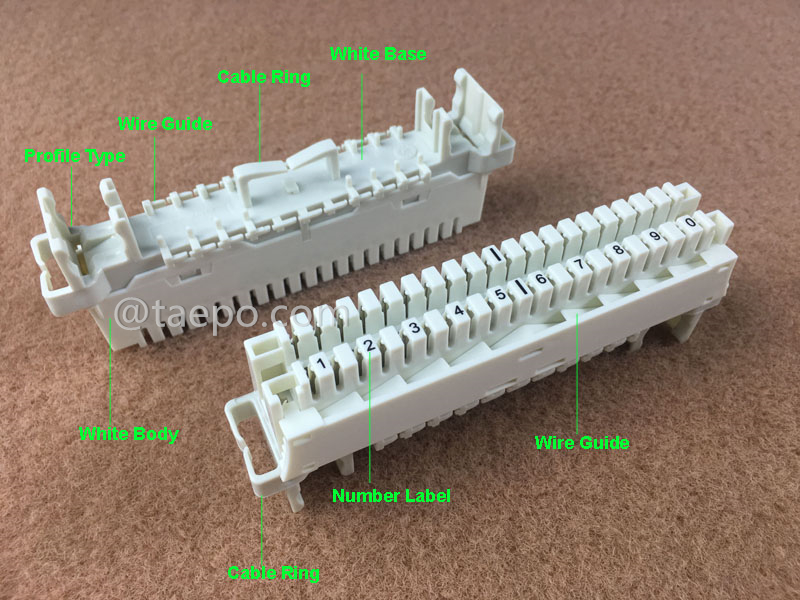

Module de commutation profil LSA 10 paires avec guide-fil

Le module de commutation LSA profilé 10 paires avec guide-fil (TP-1241-10P) est utilisé dans les cadres de distribution principaux (MDF). C’est un système de connexion de fils fiable et économique, destiné aux réseaux modernes de télécommunications et de données.


Il adopte la technique IDC (Insulation Displacement Connection), ce qui signifie qu’aucune soudure, dénudage ou utilisation de vis n’est nécessaire. Les fils sont maintenus à un angle de 45 degrés, ce qui réduit considérablement le risque de mauvaise terminaison et augmente la productivité du câblage. Les contacts garantissent un haut degré de fiabilité même dans les conditions environnementales et climatiques les plus défavorables. La connexion entre le contact et le conducteur est totalement fiable et étanche aux gaz.


Les modules de commutation LSA profilés 10 paires utilisent un contact bipolaire normalement ouvert. Par conséquent, un protecteur MDF doit être inséré dans le module pour assurer la continuité et la protection contre les surtensions et surintensités. Un cordon de test peut être inséré dans une paire pour tester indépendamment chaque côté du circuit, ce qui accélère grandement l’identification des défauts.

• Contact par déplacement d’isolant (IDC) : conçu pour réaliser des connexions électriques sans dénuder les fils ni utiliser de connecteurs séparés, grâce à une lame ou un coin tranchant qui pénètre l’isolation du fil pour établir le contact avec le conducteur.

• Taille compacte : le module est petit et peu encombrant, idéal pour les armoires ou boîtiers télécoms encombrés.

• Connexion haute densité : le module permet de connecter plusieurs câbles en un seul endroit, facilitant ainsi la gestion et la maintenance de l’infrastructure télécom.

• Capacité de déconnexion : le module permet de déconnecter individuellement certains câbles sans affecter les autres connectés.

• Installation facile : le module peut être rapidement et simplement installé avec un outil d’insertion par simple pression et un cadre arrière pour installations modulaires.

• Excellente conductivité : fabriqué en alliage de cuivre de haute qualité, garantissant une connexion forte et fiable.

• Durabilité : conçu pour résister aux rigueurs d’un usage quotidien.

• Polyvalence : adapté à un large éventail d’applications, notamment centres de données, réseaux télécoms et systèmes de sécurité.

• Compatibilité : compatible avec de nombreux systèmes de câblage, offrant une solution flexible et polyvalente.

• Design profilé : le design du profil facilite l’accès lors de l’installation et de la maintenance, permettant une gestion efficace des connexions.
