Module de connexion profil LSA 10 paires

Le module de connexion profilé LSA 10 paires (TP-1202-10P) est utilisé à tous les niveaux de distribution, dans le cadre principal de distribution (MDF), dans l’armoire de connexion croisée (CCC) et dans les boîtiers de points de distribution (DP). Il s’agit d’un système de connexion de fils fiable et économique, adapté aux réseaux modernes de télécommunications et de données.


Il adopte la technique IDC (Insulation Displacement Connection), ce qui signifie qu’aucune soudure, dénudage de câble ou utilisation de vis n’est nécessaire. Les fils sont serrés à un angle de 45 degrés, réduisant ainsi considérablement le risque d’une mauvaise terminaison et augmentant la productivité du câblage. Les contacts assurent un degré de fiabilité maximal même dans les conditions environnementales et climatiques les plus difficiles. La connexion entre le contact et le conducteur est totalement fiable et étanche aux gaz.


Les modules de connexion LSA utilisent généralement un contact monobloc, ce qui signifie qu’ils ont uniquement la fonction de connexion sans capacité de déconnexion.

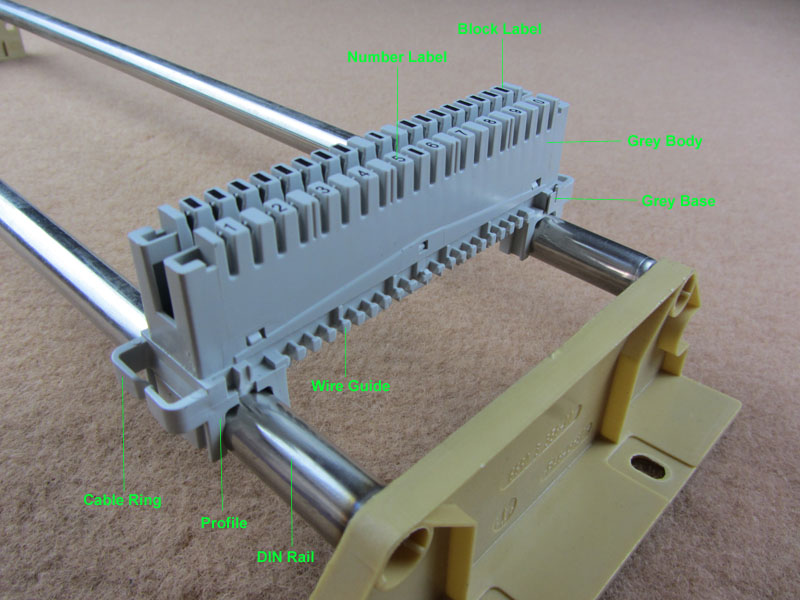

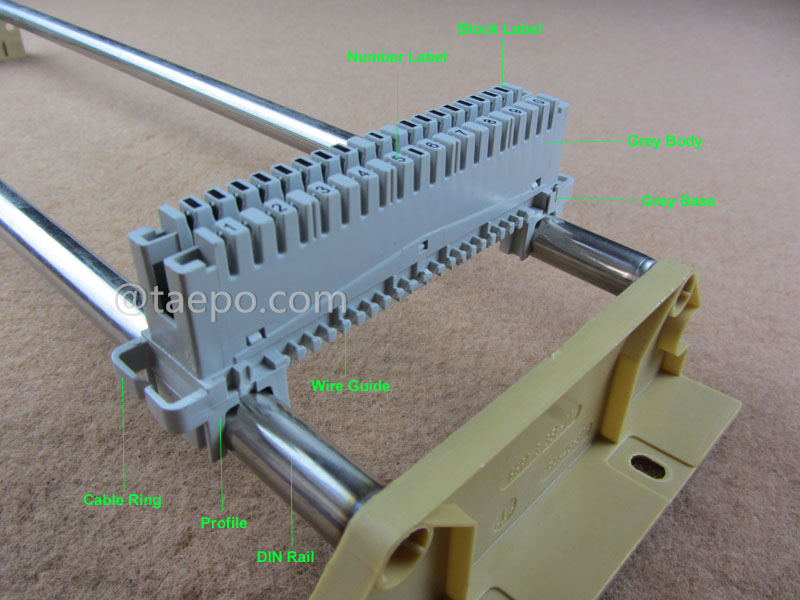

Le module de connexion LSA est composé d’un boîtier en plastique ou en métal avec plusieurs fentes pour insérer les fils en cuivre. Chaque fente peut accueillir un seul fil et est conçue pour le maintenir solidement en place grâce à un ressort à pince. La pince est généralement constituée d’une lame tranchante qui coupe l’isolant du fil pour établir le contact avec le cœur conducteur du fil.


Le module de connexion LSA 10 paires est conçu pour gérer jusqu’à dix paires de fils en cuivre, couramment utilisés dans les applications de télécommunications. Le module est généralement monté sur un cadre de montage arrière, les fils en cuivre sont insérés dans les fentes du module et les pinces à ressort assurent une connexion sécurisée entre les fils et le bloc de connexion.

• Contact à déplacement d’isolant (IDC) : conçu pour réaliser des connexions électriques sans besoin de dénuder les fils ni d’utiliser des connecteurs séparés, grâce à une lame tranchante ou un coin qui pénètre l’isolant du fil et établit le contact avec le conducteur.

• Taille compacte : module conçu pour être petit et peu encombrant, idéal pour une utilisation dans des armoires ou des enceintes de télécommunications encombrées.

• Connexion à haute densité : permet de connecter plusieurs câbles en un seul endroit, facilitant la gestion et la maintenance de l’infrastructure télécom.

• Installation facile : le module peut être installé rapidement et simplement à l’aide d’un outil d’insertion en une seule pression, et d’un cadre de montage arrière pour installations modulaires.

• Excellente conductivité : construction en alliage de cuivre de haute qualité assurant une conductivité optimale pour une connexion forte et fiable.

• Durabilité : conçu pour résister aux rigueurs d’une utilisation quotidienne intensive.

• Compatibilité : compatible avec un large éventail de systèmes de câblage, offrant une solution polyvalente et flexible pour différentes applications.

• Design profilé : la forme profilée du module améliore l’accessibilité lors de l’installation et de la maintenance, permettant une manipulation et une organisation efficaces des connexions.
