À quoi sert un ODF monté en rack ?
DESCRIPTIONS
Le cadre de distribution optique monté en rack / ODF (TP-3202-48C) est un châssis utilisé pour fournir des interconnexions de câbles entre les installations de communication, intégrant l’épissure de fibres, le câblage, la terminaison, les adaptateurs, les connecteurs et les connexions de câbles dans une seule unité. Il peut également servir de dispositif de protection pour préserver les connexions de fibre optique contre les dommages.
L’ODF 3202 est conçu pour offrir une solution compacte 2RU à profil bas destinée à la terminaison de 48 adaptateurs SC simplex ou jusqu’à 96 adaptateurs LC duplex. Avec une hauteur inférieure à 88,90 mm (3,5"), le panneau s’intègre facilement dans le rack.

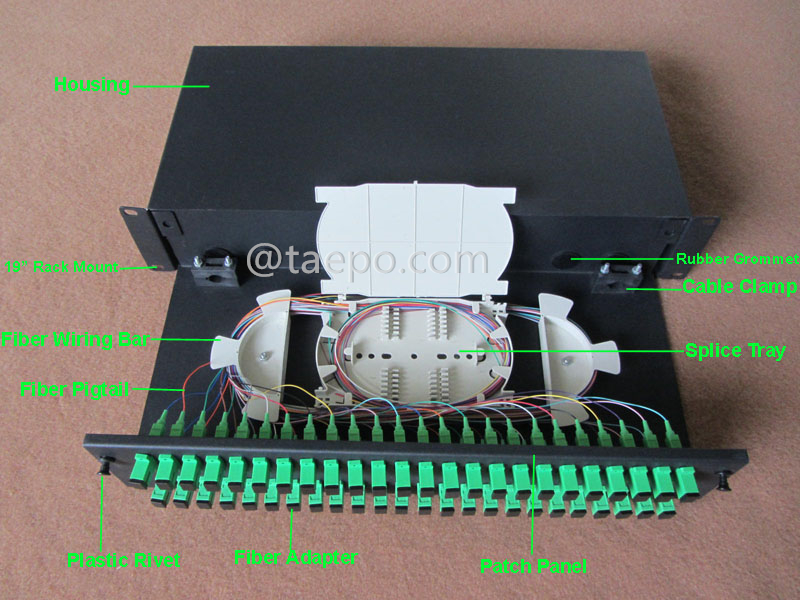

Il se compose de plateaux d’épissure, de panneaux de brassage, d’adaptateurs, de pigtails et d’un boîtier externe. Le plateau d’épissure est utilisé pour l’épissure des câbles à fibre optique et des pigtails. Le panneau de brassage sert à l’assemblage des adaptateurs fibre pour la terminaison. Le boîtier est fabriqué en acier laminé à froid avec un revêtement en poudre. L’ODF est destiné uniquement à des applications en intérieur.
CARACTÉRISTIQUES PRINCIPALES
• Montage en rack 19 pouces : Taille de rack standardisée pour une installation facile dans des racks réseau de 19 pouces.
• Hauteur 2U : Unité de taille moyenne permettant une gestion efficace des fibres sans occuper trop d’espace dans le rack.
• Capacité de 48 fibres : Prend en charge jusqu’à 48 connecteurs SC, idéal pour des installations de fibre de taille moyenne.
• Tiroir coulissant : Le tiroir se déplace facilement pour un accès rapide lors de l’installation et de la maintenance.
• Sans rail de guidage : Conception simple sans rails pour une manipulation facile du mécanisme coulissant.
• Boîtier en acier laminé à froid : Construction solide et durable pour une utilisation à long terme.
• Revêtement en poudre : Revêtement durable offrant une résistance à la corrosion et à l’usure environnementale.
• Dimensions : 485x200 mm : Design compact pour une installation optimisée en espaces à haute densité.
• Sans adaptateurs inclus : Offre la flexibilité d’installer des adaptateurs selon les besoins, permettant des configurations personnalisées.
• Sans pigtails inclus : Permet la personnalisation des pigtails en fonction de la configuration du réseau fibre.
• Compatibilité avec les connecteurs SC : Conçu pour une utilisation avec des connecteurs SC, un choix courant en fibre optique.
• Haute densité : Maximise la capacité de fibre dans un format compact.
• Tiroir coulissant convivial : Fonctionnement fluide pour un accès rapide aux fibres lors de l’installation ou du service.
• Gestion améliorée des câbles : Maintient les câbles de fibre organisés et protégés contre les dommages.
• Construction durable : Conçu pour une utilisation à long terme en intérieur et dans des environnements contrôlés.
• Configuration personnalisable : Les utilisateurs peuvent ajouter des adaptateurs et des pigtails pour répondre aux besoins spécifiques du réseau.
• Design ventilé : Le refroidissement passif aide à prévenir la surchauffe et à maintenir des performances optimales.
• Gain de place : Conçu pour s’adapter aux racks standards sans occuper trop d’espace.
SCHÉMAS

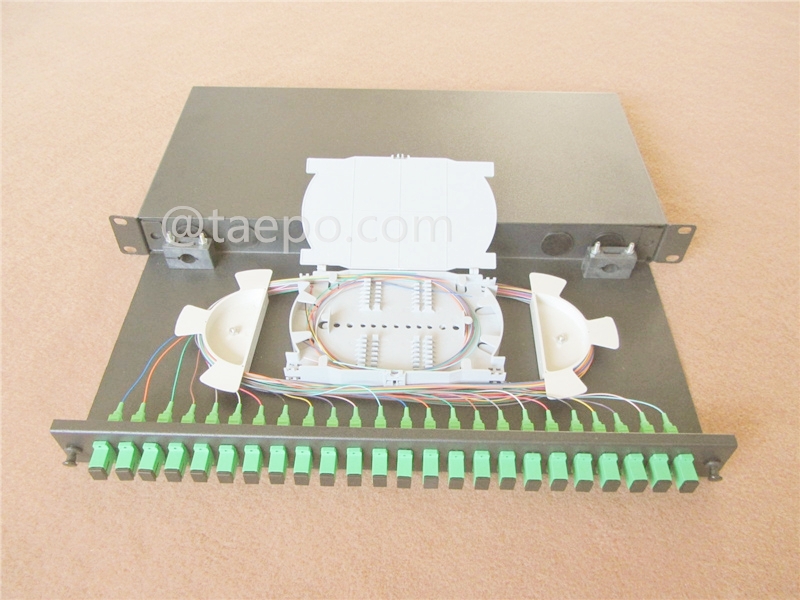

IMAGES D’ILLUSTRATION
PHOTOS D’EMBALLAGE
DONNÉES DE COMMANDE
| Numéro d'article |
Descriptions |
| TP-3202-48C |
ODF monté en rack, 19", 2U, SC, 48 fibres, coulissant sans rail de guidage, boîtier en acier laminé à froid avec revêtement en poudre, 485x200 mm, sans adaptateurs ni pigtails |
