TAEPO - Spécialisée dans les ODF montés en rack, votre partenaire professionnel de fabrication en Chine.
À quoi sert un ODF monté en rack ?
DESCRIPTIONS

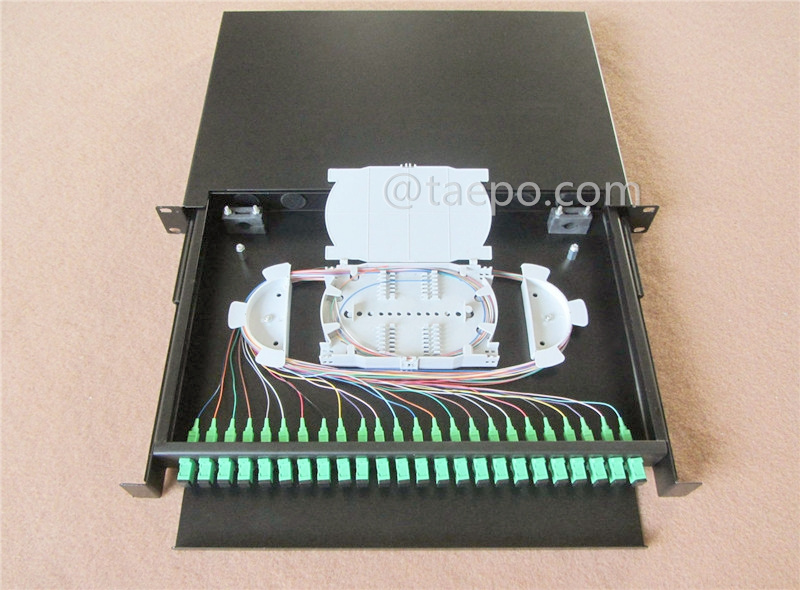

Le cadre de distribution optique monté en rack / ODF (TP-3202-24C) est un châssis utilisé pour fournir des interconnexions de câbles entre les installations de communication, capable d’intégrer l’épissure de fibres, le câblage, la terminaison, les adaptateurs et connecteurs ainsi que les connexions de câbles dans une seule unité. Il peut également servir de dispositif de protection afin de préserver les connexions de fibre optique contre les dommages.
L’ODF 3202 est conçu pour offrir une solution compacte 1RU à profil bas pour la terminaison de 24 adaptateurs SC simplex ou jusqu’à 48 adaptateurs LC duplex. Avec une hauteur inférieure à 44,50 mm (1,75"), le panneau s’intègre facilement dans une seule unité d’espace en rack.
Il se compose de plateaux d’épissure, de panneaux de brassage, d’adaptateurs, de pigtails et d’un boîtier externe. Le plateau d’épissure est utilisé pour l’épissure des câbles à fibre optique et des pigtails. Le panneau de brassage sert à l’assemblage des adaptateurs fibre pour la terminaison. Le boîtier est fabriqué en acier laminé à froid avec un revêtement en poudre. L’ODF est destiné uniquement à des applications en intérieur.
CARACTÉRISTIQUES PRINCIPALES
• Montage en rack 19 pouces : Taille standard compatible avec la plupart des racks serveurs et réseaux.
• Hauteur 1U : Conception fine permettant d’économiser de l’espace dans le rack pour d’autres équipements réseau.
• Capacité de 24 fibres : Accueille jusqu’à 24 connecteurs SC pour une gestion efficace des fibres à haute densité.
• Tiroir coulissant : Le mécanisme coulissant facilite l’accès pour l’installation et la maintenance.
• Sans rail de guidage : Conception coulissante simplifiée sans besoin de rails de guidage supplémentaires.
• Boîtier en acier laminé à froid : Fabriqué en acier laminé à froid durable pour assurer la solidité structurelle.
• Revêtement en poudre : Finition avec revêtement en poudre pour une meilleure résistance à la corrosion et à l’usure.
• Dimensions : 485x200 mm : Format compact, idéal pour les installations à espace limité.
• Sans adaptateurs inclus : Offre la flexibilité d’installer des adaptateurs selon les spécifications du réseau.
• Sans pigtails inclus : Permet une installation personnalisée des pigtails en fonction de la configuration du réseau fibre.
• Compatibilité avec les connecteurs SC : Compatible avec les connecteurs SC standard de l’industrie de la fibre optique.
• Optimisé pour la gestion des fibres : Conçu pour organiser et protéger efficacement les câbles à fibre optique.
SCHÉMAS
IMAGES D’ILLUSTRATION
PHOTOS D’EMBALLAGE
DONNÉES DE COMMANDE
| Numéro d'article |
Descriptions |
| TP-3202-24C |
ODF monté en rack, 19", 1U, SC, 24 fibres, sans rail de guidage, boîtier en acier laminé à froid avec revêtement en poudre, 485x200mm, sans adaptateurs, Pigtails |
