Que signifie armoire de connexion croisée ?
DESCRIPTIONS
Outdoor 2400 pairs cross connection cabinet / CCC (TP-1803-2400) est utilisé pour la connexion croisée et les terminaisons entre les câbles principaux/primaires et les câbles de distribution/secondaires. Il est utilisé pour les câbles cuivre en extérieur. Il est fabriqué en matériau SMC (Sheet Molding Compound / composé de polycarbonate renforcé en fibre de verre).
Le CCC se compose principalement de deux parties : le boîtier CCC incluant le corps et la base, et les blocs de terminaison de câbles (CTB) incluant les cadres. Le CTB adopte la technique IDC (Insulation Displacement Connection), ce qui signifie qu’aucune soudure, dénudage ou utilisation de vis n’est nécessaire, et qu’il pince les fils à un angle de 45 degrés, réduisant ainsi considérablement le risque de mauvaise terminaison et augmentant la productivité du câblage. Les contacts assurent le plus haut degré de fiabilité même dans les conditions environnementales et climatiques les plus défavorables. Une connexion complètement fiable et étanche entre le contact et le conducteur.
La porte est suspendue sur le côté de l’armoire sur des charnières montées à l’intérieur et équipée d’un joint en caoutchouc le long du bord intérieur pour protéger contre l’eau et la poussière. La porte dispose d’un dispositif de verrouillage extrêmement solide et durable pour un usage intensif prolongé.
L’intérieur de l’armoire contient un cadre en acier galvanisé pour fixer les blocs de terminaison de câbles. Les barres de fixation du cadre sont fournies avec des anneaux et guides pour câbles afin d’assurer un câblage clair et soigné. En bas des cadres, des pinces pour fixer les câbles sont prévues.
Sur la plaque de base, des entrées et sorties sont prévues avec des passe-fils en caoutchouc.
CARACTÉRISTIQUES PRINCIPALES
• Connexion par déplacement d’isolation (IDC)
• Sans dénudage de fils, sans vis ni soudure
• Connexions fiables
• Étiquetage clair
• Guidage précis des câbles
• Performance retardatrice de flamme
• Opérations entièrement frontales
• Conception et installations modulaires
• Connexion étanche aux gaz
• Insertion d’un fil par simple pression
• Stabilité environnementale robuste à long terme
• Étanche à l’eau et à la poussière IP 65
SCHÉMAS

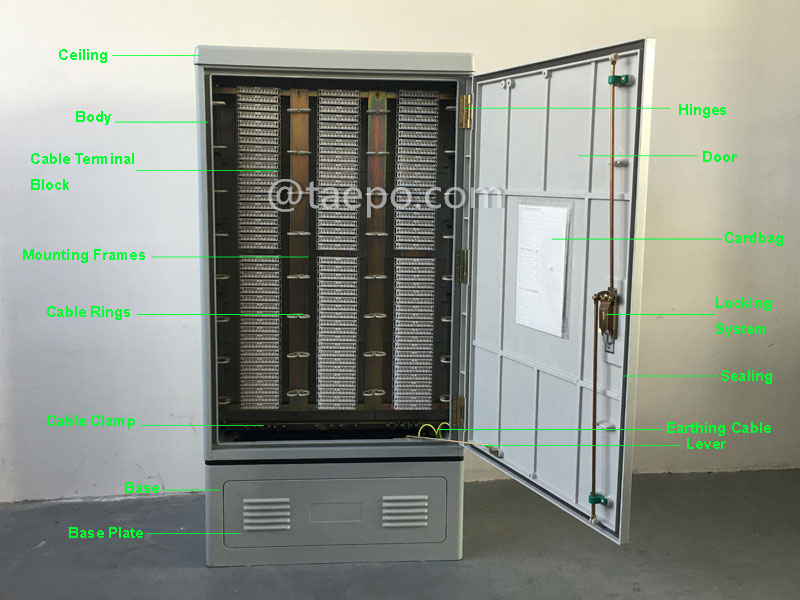

IMAGES D’ILLUSTRATION
PHOTOS D’EMBALLAGE
DONNÉES DE COMMANDE
| Numéro d'article |
Descriptions |
| TP-1803-2400 |
Armoire de connexion croisée extérieure pour 2400 paires, boîtier SMC, avec base, double face, pour module LSA, 400 paires x 3 colonnes, 1450(H) x 750(L) x 540(P) mm, avec cadre de montage arrière 2400P, pince à câbles, anneaux de câbles, sans modules LSA |
