Paires 1200 extérieurs armoire de connexion croisée SMC avec base ​

No. d'article: TP-1803-1200
1200 paires | Pour les câbles en cuivre extérieurs | en matériau SMC
Description

    Descriptions


Les paires d'extérieur 1200 paires d'armoire de connexion / CCC (TP-1803-1200) sont utilisées pour la connexion croisée et les terminaisons entre le tronc / câble primaire et les câbles de distribution / secondaire. Il est utilisé pour les câbles en cuivre extérieurs. Il est fait de matériau SMC (composé de moulage en feuille / composé de polycarbonate renforcé).

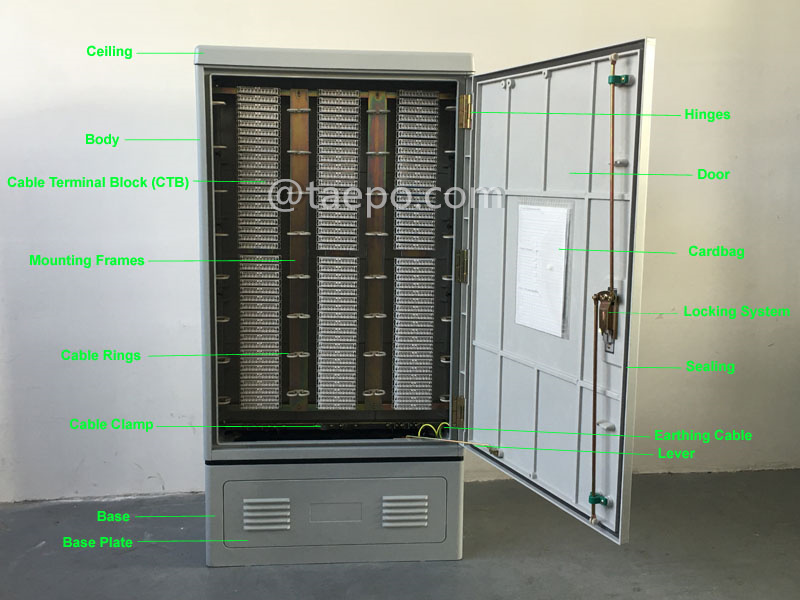

Le CCC se compose principalement de deux parties: le boîtier CCC, y compris le corps et la base, et les bornes de câble (CTB), y compris les cadres. Le CTB adopte la technique IDC (connexion de déplacement d'isolation), ce qui signifie pas de soudage, de passage de fil ou d'utilisation des vis, et qui serre les fils à un angle de 45 degrés, réduisant ainsi considérablement le risque d'une mauvaise terminaison et augmentant la productivité du câblage . Contacts qui garantissent le degré de fiabilité le plus élevé, même dans les conditions environnementales et climatiques les plus défavorables. Une connexion complètement fiable et étanche entre le contact et le conducteur.


La porte est accrochée au côté de l'armoire sur des charnières montées à l'intérieur et équipées de scellage en caoutchouc le long du bord intérieur pour protéger contre l'eau et la poussière. La porte a un dispositif de verrouillage extraordinaire fort et Durabe pour une utilisation à longue durée de longue date.

L'intérieur de l'armoire contatine un cadre en acier galvanisé pour fixer les bornes de câble. Les barres de fixation du cadre sont fournies avec une bague de câbles et des guides pour un câblage clair et beau. En bas des cadres, des CLMAP de câble sont fournis pour réparer le câble.
Sur la plaque de base, des entrées et des prises sont fournis avec des œillets en caoutchouc.





    Caractéristiques principales


 Connexion de déplacement d'isolation
 Pas de filtre, de vis et de soudure sans
 Connexions fiables
 Étiquetage transparent
 guidage exact
 Performance d'atterrissage de la flamme
 Opérations de front total
 Design et installations modulaires
 Connexion serrée au gaz
 Une insertion de fil pousse
 Stabilité environnementale à long terme robuste
 IP 65 à l'épreuve de l'eau et de la poussière




    Diagrammes schématiques





    Photos d'emballage





    Données de commande



Article no Descriptions
TP-1803-1200 Paires d'extérieur 1200 paires Armoire de connexion, boîtier SMC, avec base, pour module LSA, 400 paires x 3 colonnes, 1450 (h) x 750 (w) x 320 (d) mm, avec cadre de montage arrière 1200p, pince de câble, anneaux de câble, sans modules LSA
