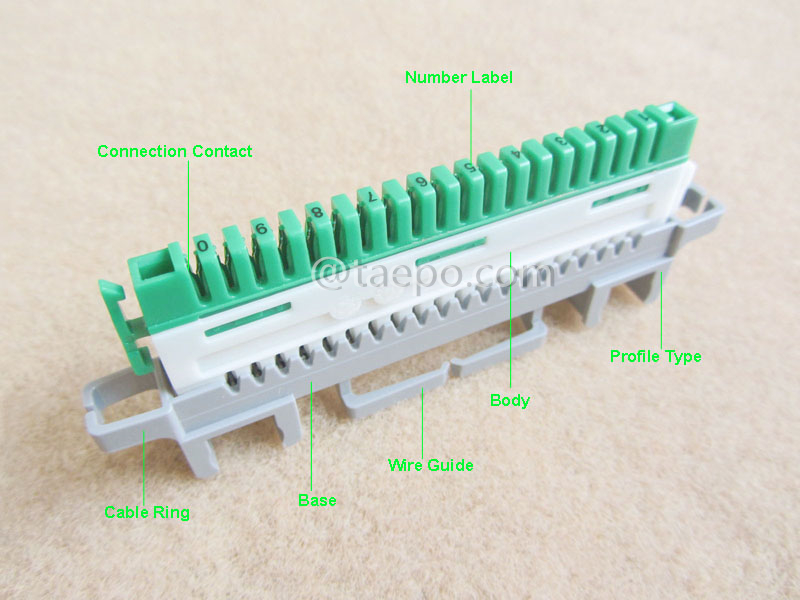

Module de connexion super compact à 10 paires

Le module de connexion profilé super compact 10 paires (TP-1325-10P), également appelé bloc de jonction M10 SC, est utilisé à tous les niveaux de distribution, dans le cadre principal de distribution (MDF), dans l’armoire de raccordement croisé (CCC) ainsi que dans les boîtiers de points de distribution (DP). Il s’agit d’un système de connexion filaire fiable et économique, conçu pour les réseaux modernes de télécommunications et de données.


Il adopte la technologie IDC (Insulation Displacement Connection), ce qui signifie qu’aucune soudure, dénudage des fils ou utilisation de vis n’est nécessaire. Les fils sont serrés à un angle de 45 degrés, ce qui réduit considérablement le risque de mauvaise terminaison et augmente la productivité du câblage. Les contacts garantissent un niveau de fiabilité maximal même dans les conditions environnementales et climatiques les plus difficiles. Une connexion complètement fiable et étanche entre le contact et le conducteur est assurée.


Les modules de connexion LSA utilisent généralement un contact monobloc, assurant uniquement la fonction de connexion et non de déconnexion. Ce module connecte 10 paires individuelles de fils cuivre en utilisant la technologie IDC dans un format compact et léger. Il est spécialement conçu pour une installation sur des barres profilées ou des cadres de montage arrière à haute densité, maximisant ainsi la disponibilité des ports dans des armoires ou des boîtiers muraux restreints.

• Design super compact : Le module présente une empreinte nettement réduite par rapport aux modules traditionnels 10 paires, permettant des installations à haute densité et économisant de l’espace précieux dans les armoires ou racks.

• Compatibilité avec montage sur profilé : Conçu pour un montage facile et sûr sur des barres profilées standard, sans besoin de supports ou fixations supplémentaires.

• Capacité de terminaison 10 paires : Offre la connexion jusqu’à dix paires torsadées, adapté à la distribution abonnés et aux connexions croisées internes.

• Système de connexion IDC : Chaque paire est connectée via des bornes IDC standard du secteur, permettant des terminaisons rapides et fiables sans dénudage des fils.

• Câblage haute densité : La disposition interne est optimisée pour réduire l’espacement entre les points IDC sans compromettre l’accessibilité ou l’isolation, permettant un câblage compact mais efficace.

• Design peu encombrant : Le profil compact permet une utilisation efficace de l’espace dans les installations télécom et réseaux.

• Connectivité fiable : Garantit des connexions stables et sécurisées, minimisant les pertes de signal et les temps d’arrêt.

• Construction durable : Fabriqué avec des matériaux de haute qualité pour des performances durables en environnements exigeants.

• Installation sans souci : Processus de déploiement rapide et simple, économisant temps et ressources lors de l’installation.

• Efficacité optimisée : Améliore l’efficacité et la productivité des installations réseau en maximisant l’utilisation de l’espace et en simplifiant les solutions de connexion.
