À quoi sert un module de connexion STG 10 paires ?
DESCRIPTIONS

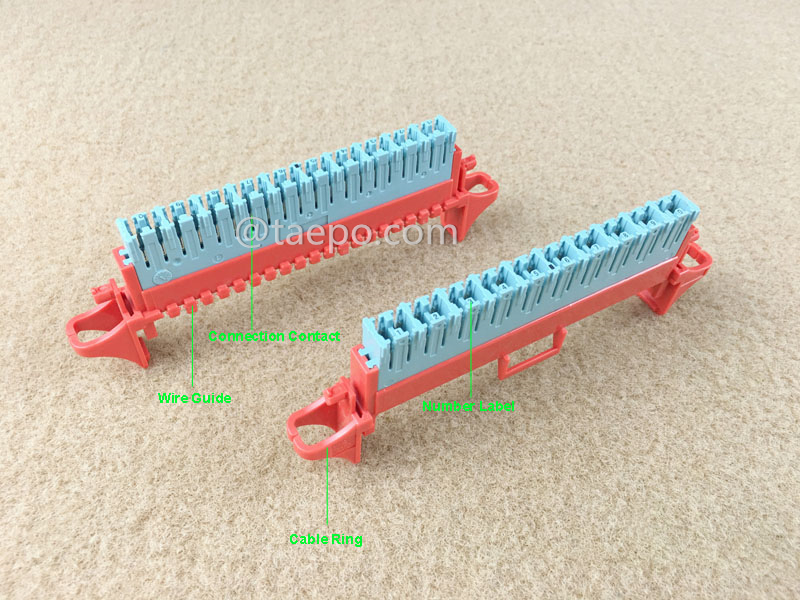

Le module de connexion STG 10 paires (TP-1311-10C) sert de point de terminaison où plusieurs paires de fils de cuivre provenant d’un câble de distribution sont systématiquement arrangées et connectées. Ce module est conçu pour faciliter l’installation, la maintenance et la déconnexion aisées de paires de fils individuelles sans affecter les autres.
Il s'agit de la dernière évolution de la gamme STG de modules de connexion IDC (Insulation Displacement Connection), qui peuvent être clipsés sur un cadre de montage arrière STG avec un pas de 16 mm.
Ce module offre une performance de transmission de catégorie 5 (100 MHz) en standard. Par conséquent, il peut être utilisé dans tout réseau moderne et est pleinement compatible avec tous types d’applications.

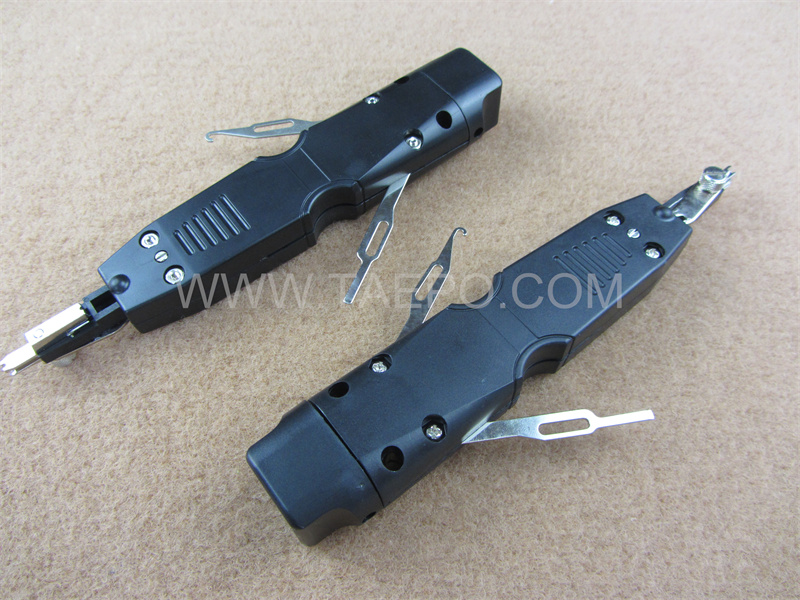

La terminaison et le retrait des fils s’effectuent facilement à l’aide de l’outil standard TP-5908. Les câbles sont gérés à l’arrière tandis que les jumpers sont raccordés par le côté. La base du module offre des dispositifs de protection contre la traction pour les câbles et les jumpers.
La technologie IDC droite assure fiabilité et performances exceptionnelles, telles que la multi-termination, la rétention des fils et la connexion hermétique. Le module peut connecter des conducteurs en cuivre massif d’un diamètre compris entre 0,4 et 0,8 mm avec une isolation maximale de 1,5 mm.
CARACTÉRISTIQUES PRINCIPALES
-
Connexion des paires : Peut accueillir jusqu’à 10 paires de fils en cuivre pour la terminaison et la connexion.
-
Design modulaire : Conçu typiquement comme une unité modulaire, permettant d’augmenter ou de réduire le nombre de connexions en ajoutant ou retirant des modules selon les besoins.
-
Technologie IDC (connexion par déplacement d’isolant) : Utilise la technologie IDC pour la terminaison des fils, assurant des connexions fiables sans avoir besoin de dénuder les fils.
-
Facilité d’installation : Conçu pour une installation simple, souvent compatible avec des méthodes de terminaison sans outil pour une mise en place rapide.
-
Construction durable : Fabriqué avec des matériaux robustes pour protéger les connexions internes et assurer une longue durée de vie.
-
Identification et étiquetage : Facilite l’étiquetage clair ou le codage couleur des paires de fils pour une identification et une gestion aisées.
-
Options de montage : Disponible en plusieurs configurations de montage, comme mural ou en rack, pour s’adapter aux différents besoins d’installation.
-
Excellente conductivité : Le module est fabriqué en alliage de cuivre de haute qualité, garantissant une conductivité optimale pour une connexion forte et fiable.
-
Contacts étanches à l’air : La connexion IDC forme une interface métal à métal hermétique, isolant le conducteur de l’air et de l’humidité. Cela empêche l’oxydation et la corrosion, garantissant une stabilité à long terme même dans des conditions environnementales difficiles.
-
Compatible avec les outils STG : Conçu pour être utilisé avec les outils d’impact STG standards, permettant des terminaisons rapides et sécurisées. Ces outils exercent une force uniforme sur chaque point de connexion, améliorant la cohérence et évitant les dommages.
SCHÉMAS
IMAGES D’ILLUSTRATION
PHOTOS D’EMBALLAGE
DONNÉES DE COMMANDE
| Numéro d'article |
Descriptions |
| TP-1311-10C |
Module de connexion STG 10 paires |
