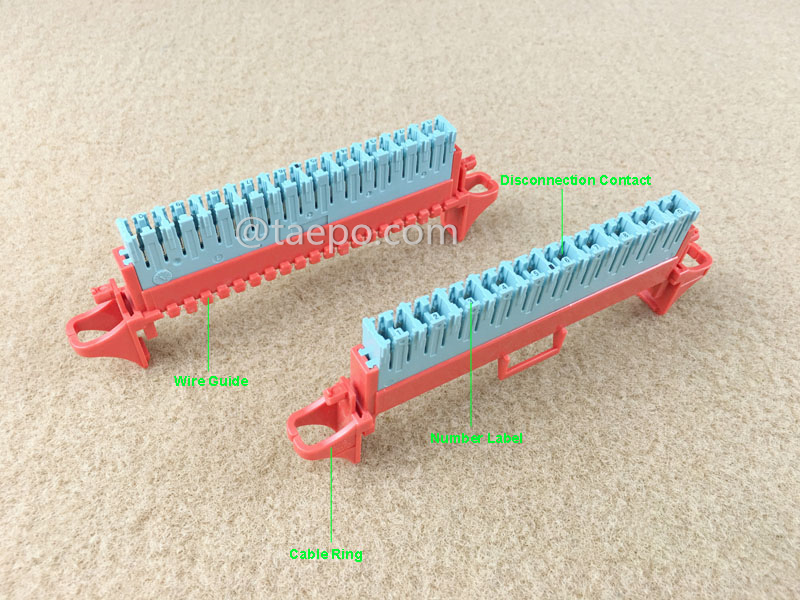

Module de déconnexion STG 10 paires

Le module de déconnexion STG 10 paires (TP-1311-10) sert de point de terminaison où plusieurs paires de fils de cuivre provenant d’un câble de distribution sont systématiquement organisées et connectées. Ce module est conçu pour faciliter l’installation, la maintenance et la déconnexion aisée des paires de fils individuelles sans affecter les autres.


Il représente la dernière évolution de la gamme STG de modules de déconnexion IDC (Insulation Displacement Connection), pouvant être clipsé sur un cadre de montage arrière STG avec un pas de 16 mm.


Ce module offre une performance de transmission de catégorie 5 (100 MHz) en standard. En conséquence, il peut être utilisé dans tout réseau moderne et est entièrement compatible avec tous types d’applications.


La terminaison et le retrait des fils s’effectuent facilement avec l’outil de terminaison standard TP-5908. Les câbles sont gérés par l’arrière et les cordons de raccordement par le côté. La base du module offre des dispositifs de décharge de traction pour les câbles et les cordons.


La technologie IDC droite assure fiabilité et performance remarquable, telle que la terminaison multiple, la rétention des fils et la connexion étanche aux gaz. Le module peut connecter des conducteurs en cuivre massif d’un diamètre compris entre 0,4 et 0,8 mm avec une isolation maximale de 1,5 mm.

• Terminaison des paires : Accueille jusqu’à 10 paires de fils de cuivre pour terminaison et connexion.

• Conception modulaire : Conçu comme une unité modulaire, permettant la montée en charge en ajoutant ou en retirant des modules selon les besoins pour étendre ou réduire les connexions.

• Technologie IDC (Insulation Displacement Contact) : Utilise la technologie IDC pour la terminaison des fils, assurant des connexions sécurisées sans nécessiter de dénudage des fils.

• Capacité de déconnexion : Permet de déconnecter des paires individuelles sans interrompre les autres, facilitant la maintenance et les réparations.

• Facilité d’installation : Conçu pour une installation simple, souvent compatible avec des méthodes de terminaison sans outil pour une mise en place rapide.

• Construction durable : Fabriqué avec des matériaux robustes pour protéger les connexions internes et garantir une longue durée de vie.

• Identification et étiquetage : Facilite l’étiquetage clair ou le codage couleur des paires de fils pour une identification et une gestion faciles.

• Options de montage : Disponible en plusieurs configurations de montage, telles que montage mural ou en rack, pour s’adapter à différents besoins d’installation.

• Excellente conductivité : Le module est fabriqué en alliage de cuivre de haute qualité offrant une conductivité excellente, garantissant une connexion forte et fiable.

• Contacts étanches aux gaz : La connexion IDC forme une interface métallique scellée, isolant le conducteur de l’air et de l’humidité. Cela prévient l’oxydation et la corrosion, assurant une stabilité à long terme même dans des conditions environnementales défavorables.

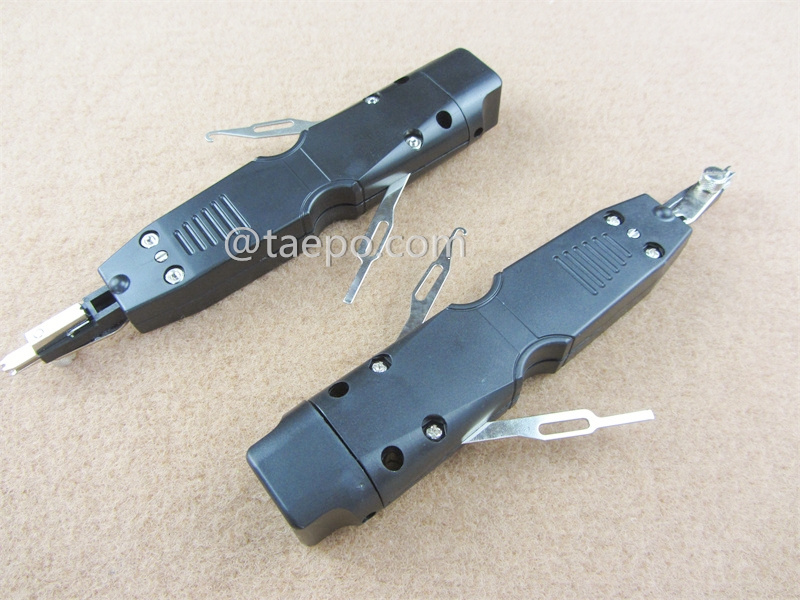

• Compatible avec les outils STG : Conçu pour être utilisé avec les outils à percussion STG standard, permettant des terminaisons rapides et sécurisées. Ces outils appliquent une force uniforme à chaque point de connexion, améliorant la cohérence et évitant les dommages.
