2 fil à broche unique rempli 3M Connecteur UY Scotchlok

    Descriptions

Qu'est-ce que le connecteur UY ?

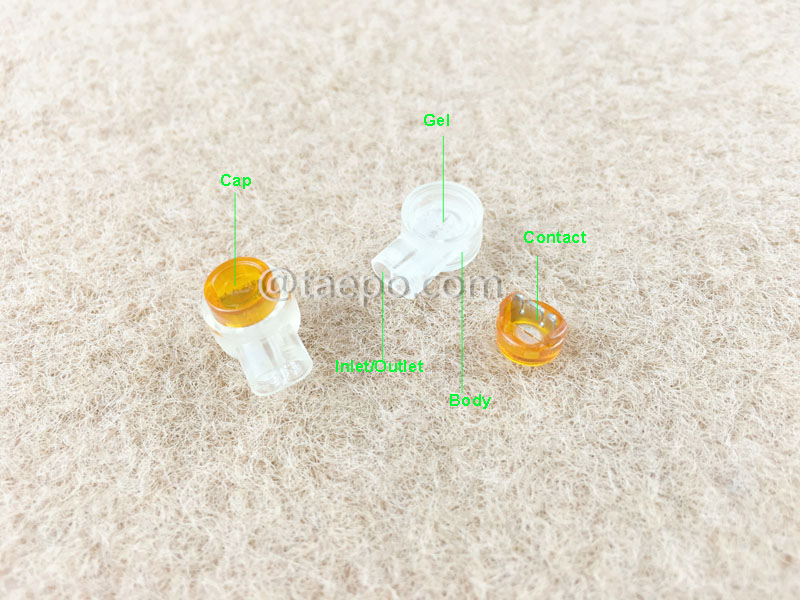

Connecteur UY Scotchlok 3 m (TP-1310-UY)  que nous appelons également « boîtier UY ». La petite taille du connecteur UY réduit le diamètre extérieur du faisceau d'épissure. Les deux ports du connecteur acceptent deux conducteurs en cuivre massif. Le connecteur est rempli d'un produit d'étanchéité pour assurer la résistance à l'humidité. Il utilise un contact à déplacement d'isolant (IDC) de sorte qu'il n'est pas nécessaire de dénuder l'isolation du conducteur avant l'installation, et s'installe et se sert facilement à l'aide de l'un des outils de sertissage de connecteur (TP-5931-311)

Ce connecteur UY est appliqué à la connexion de câblage téléphonique. Le connecteur bout à bout est conçu pour les câbles en cuivre massif de 0,4 mm à 0,7 mm avec des diamètres d'isolation maximum de 1,52 mm.

Le connecteur est rempli d'un composé résistant à l'humidité afin de fournir des connexions étanches à l'humidité. Le connecteur peut assurer une étanchéité environnementale totale autour des contacts IDC. La résistance à la traction doit être d'au moins 75 % de la résistance à la rupture du câble de catégorie 5, selon la norme EIA/TIA 568A.

    Caractéristiques principales

    Diagrammes schématiques

    Photos d'emballage

    Données de commande
