Connecteur électrique auto-dénudant 314, 3 fils, conducteur AWG22-14, isolation maximale 3,8 mm, double broche, rempli de gel

Le connecteur électrique auto-dénudant 314 (TP-1310-314), souvent appelé « connecteur de dérivation » ou « connecteur auto-perçant », est un dispositif utilisé dans les applications électriques pour créer une connexion sécurisée et fiable entre deux fils ou plus, sans avoir besoin de dénuder préalablement l’isolation des fils. Ces connecteurs sont couramment employés dans les domaines automobile, électrique et électronique, où des connexions rapides et efficaces sont nécessaires.

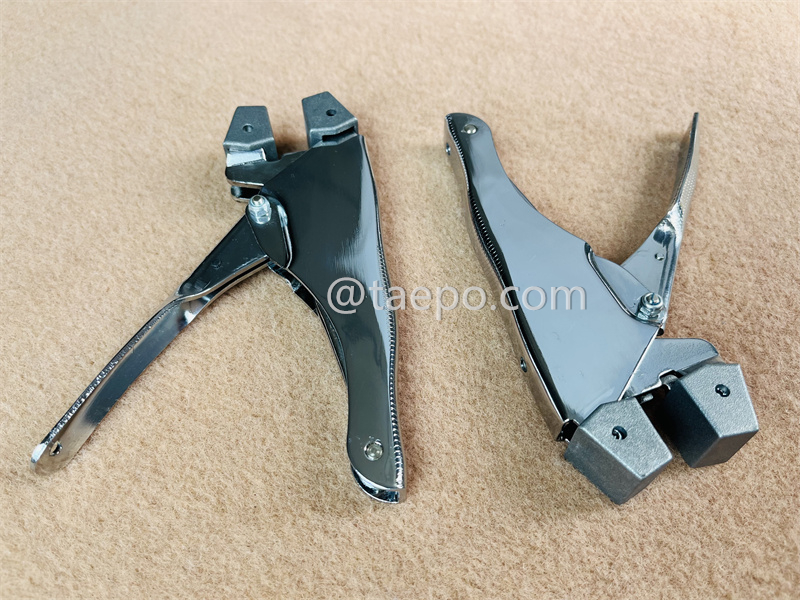

Il est rempli de graisse, ce qui le protège contre la corrosion en environnements humides. Il prend en charge des conducteurs rigides ou souples de calibre AWG 22 à 14. Les contacts en forme de U auto-dénudants assurent une bonne résistance mécanique et une conductivité électrique optimale. L’utilisation de la pince à sertir (TP-5940-998) est recommandée.


Globalement, les connecteurs électriques auto-dénudants offrent une solution pratique et efficace pour réaliser des connexions électriques, notamment dans les situations où les méthodes traditionnelles de dénudage peuvent être fastidieuses ou peu adaptées. Ils contribuent à améliorer l’efficacité de l’installation et à réduire les coûts de main-d’œuvre dans diverses applications électriques et électroniques.

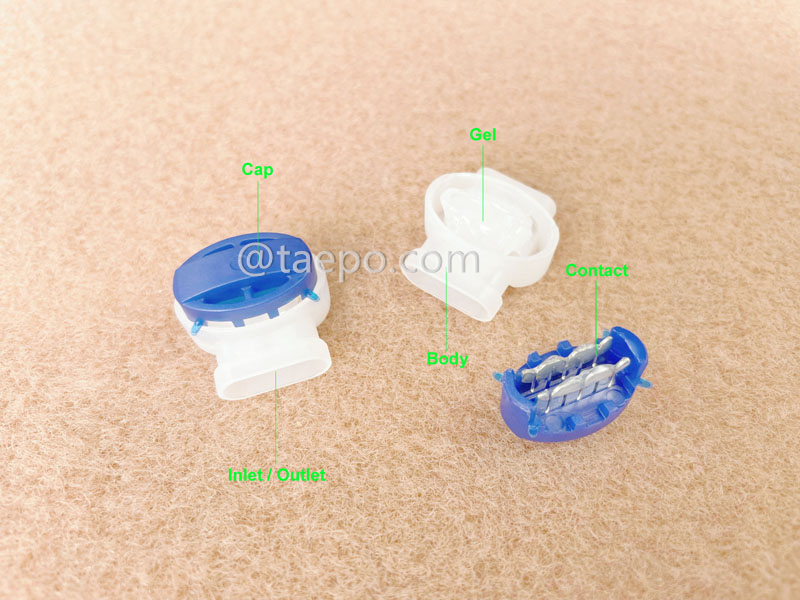

• Mécanisme IDC auto-dénudant : Utilise la technologie de contact par déplacement d’isolant, ce qui signifie que les fils n’ont pas besoin d’être dénudés avant l’insertion — les contacts percent l’isolant et se connectent directement au noyau de cuivre.

• Mécanisme de sertissage : Les connecteurs auto-dénudants intègrent un mécanisme de sertissage à ressort pour maintenir le fil en place et assurer une connexion électrique solide.

• Compatibilité large avec les conducteurs : Compatible avec des fils en cuivre de AWG 22 à AWG 14, ce qui permet une utilisation sur divers standards de câblage, des câbles de signal télécom aux circuits de commande.

• Installation rapide : Conçu pour une installation rapide et efficace, essentielle dans les applications où le temps est un facteur critique.

• Prérrempli de gel étanche : La cavité interne est remplie d’un gel d’étanchéité à base de pétrole qui entoure et protège les contacts, empêchant la corrosion due à l’humidité, la saleté et les produits chimiques.

• Rentabilité : Souvent une solution économique pour réaliser des connexions électriques, permettant de gagner du temps et de réduire les coûts de main-d’œuvre.

• Capacité de connexion triple : Permet de connecter jusqu’à trois conducteurs en cuivre dans une seule connexion, facilitant les épissures en étoile ou les circuits dérivés avec un design compact et un effort minimal.
