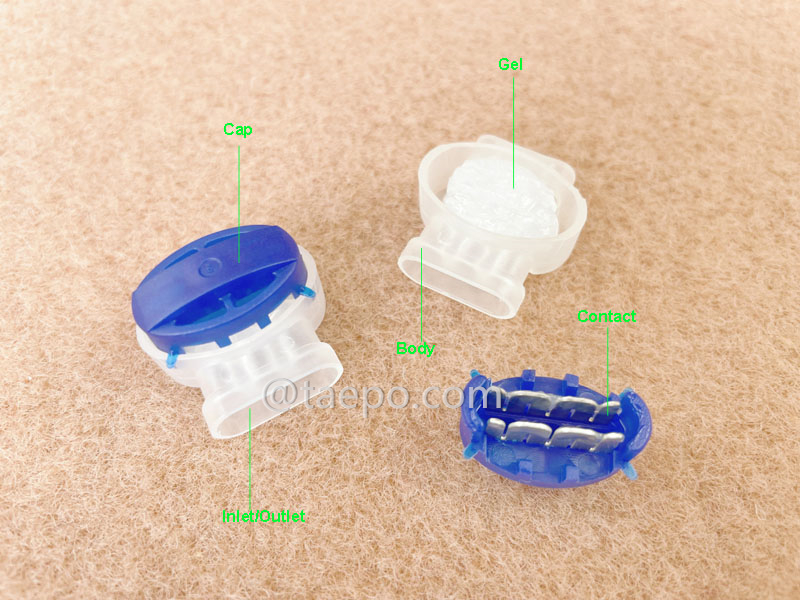

Connecteur électrique auto-dénudant 314, 3 fils, pour conducteurs AWG22–14, isolation maximale 3,8 mm, double broche, rempli de gel

Le connecteur électrique auto-dénudant 314 (TP-1310-314), souvent appelé « connecteur de dérivation » ou « connecteur auto-taraudeur », est un dispositif utilisé dans les applications électriques pour créer une connexion sûre et fiable entre deux ou plusieurs fils sans avoir besoin de dénuder au préalable l'isolation des fils. Ces connecteurs sont couramment utilisés dans les secteurs de l'automobile, de l'électricité et de l'électronique, là où des connexions rapides et efficaces sont nécessaires.


Il est rempli de graisse, offrant une protection contre la corrosion dans des conditions humides. Il accepte les fils en cuivre rigides ou souples de calibre 22 à 14 AWG. Les contacts en U auto-dénudants assurent une solidité mécanique et une bonne conductivité électrique. Il est recommandé d'utiliser l'outil de sertissage (TP-5940-998).


Dans l'ensemble, les connecteurs électriques auto-dénudants offrent une solution pratique et efficace pour réaliser des connexions électriques, notamment dans des situations où les méthodes traditionnelles de dénudage peuvent être contraignantes ou inadaptées. Ils permettent d’améliorer l’efficacité de l’installation et de réduire les coûts de main-d’œuvre dans de nombreuses applications électriques et électroniques.

• Mécanisme IDC auto-dénudant : Utilise la technologie de contact à déplacement d’isolant, ce qui signifie que les fils n'ont pas besoin d’être dénudés avant l’insertion — les contacts percent l’isolant pour atteindre le noyau en cuivre.

• Mécanisme de sertissage : Intègre un ressort de sertissage pour maintenir le fil fermement et assurer une connexion électrique durable.

• Compatibilité avec divers conducteurs : Convient aux fils en cuivre de 22 à 14 AWG, permettant une utilisation dans différents standards de câblage, comme les câbles de télécommunication ou les circuits de commande.

• Installation rapide : Conçus pour une pose rapide et efficace, essentielle dans les applications sensibles au facteur temps.

• Rempli de gel étanche : La cavité interne est remplie d’un gel de scellement à base de pétrole qui protège les contacts de l’humidité, des salissures et des agents chimiques.

• Solution économique : Ces connecteurs sont souvent une solution rentable, permettant des économies en temps et en main-d'œuvre.

• Connexion de trois fils possible : Permet de raccorder jusqu’à trois conducteurs en cuivre dans une seule borne, facilitant les dérivations en étoile ou les circuits secondaires, tout en conservant un design compact.
