Descriptions
La boîte Termina 10 paires en plein air (TP-1722-10 mg) est utilisée pour terminer les câbles de réseaux téléphoniques secondaires aux paires de câbles de lignes d'abonnés.
Le terminal de talon également appelé Block Vx Terminal fournit un point de connexion entre une paire de câbles côté échange et une paire de distribution. Il intègre un module de fiche de 5 points pour fournir une continuité et une gamme d'autres options.

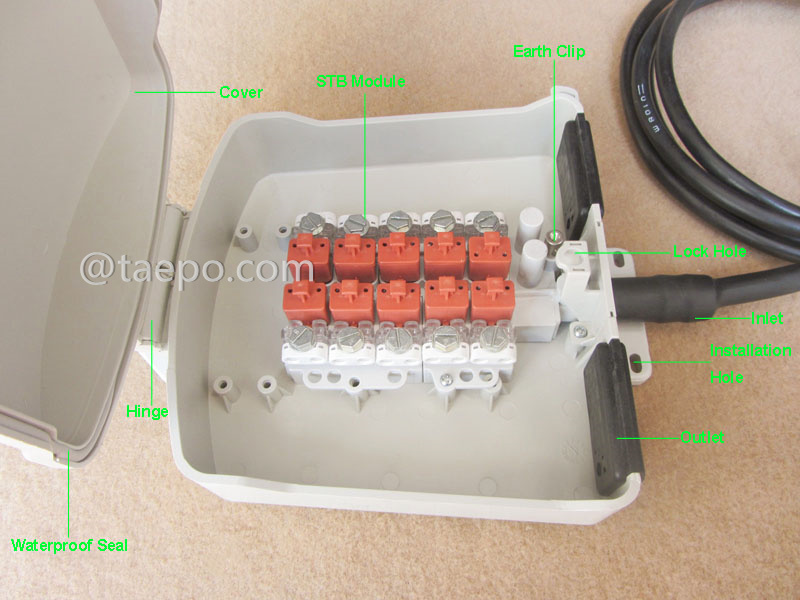

La boîte se compose d'un corps et d'une couverture qui abrite un bloc VX Stubbed. La provision pour le montage mural est incorporée dans le corps de la boîte. Le couvercle possède diverses positions d'ouverture qui peuvent être sélectionnées en fonction de la quantité d'espace de travail disponible, et est également équipée d'un joint pour limiter l'entrée en eau. Les œillets sont incorporés dans le corps pour l'accès au fil de goutte. Le mécanisme de verrouillage de la boîte est monté à travers le talon de câble et est
efficace pour fermer la boîte.
Le terminal est fabriqué séparément puis vissé dans la boîte. Les blocs peuvent être fabriqués de 5 à 20 paires en unités de 5. Deux bornes pour la paire pilote peuvent également être fournies. Les bornes de terre de chaque paire sont connectées électriquement au câble
Boundage et à une borne terrestre externe. L'unité est scellée avec de la résine et le
La connexion du blocage du câble est scellée avec des tubes à chaleur.
Il est équipé d'un parafomage GDT (tube de décharge de gaz) à côté du module de plug-in, qui forme le circuit de protection pour la protection des équipements et du personnel de la salle d'échange contre la tension supérieure et sur le courant, pour principalement comme suit:
La tension de surtension causée par la foudre sur ou autour des lignes extérieures.
La tension de courant alternatif à court terme a été intronisée sur des lignes externes, lorsque la ligne électrique, le système d'alimentation ou le système ferroviaire électrique sont décomposés dans le voisinage de la ligne extérieure.
La ligne extérieure entre en collision directement contre une ligne électrique de 220 V.
Il est particulièrement recommandé pour les connexions extérieures où les conditions environnementales sont extrêmement agressives.
Caractéristiques principales
Connexion de déplacement d'isolation
Pas de filtre, de vis et de soudure sans
Connexions fiables
Étiquetage transparent
Design et installations modulaires
Connexion serrée au gaz
Une insertion de fil pousse
Stabilité environnementale à long terme robuste
Utilisation intérieure et extérieure flexible
Mur ou poteau montable
Montage rapide et installation
Diagrammes schématiques
Photos d'emballage
Données de commande
| Article no |
Descriptions |
| TP-1722-10MG |
Boîte à bornes extérieure de 10 paires pour module de talon, 257x204x90mm, verrouillage à vis à vis, carter en plastique, avec module de talon avec protection contre la tension, longueur de câble 4m |
