Boîte à bornes 10 paires extérieure pour module STUB

Descriptions

Les TP-1722-10M sont utilisés pour raccorder les câbles des réseaux téléphoniques secondaires aux paires de câbles des lignes d'abonnés. Le système de connexion modulaire est utilisé pour réaliser les connexions et permet une protection sélective des paires par l'utilisation de modules enfichables contre les surtensions, surintensités ou fréquences indésirables. La fourniture d'une capacité de test à distance est une autre option.

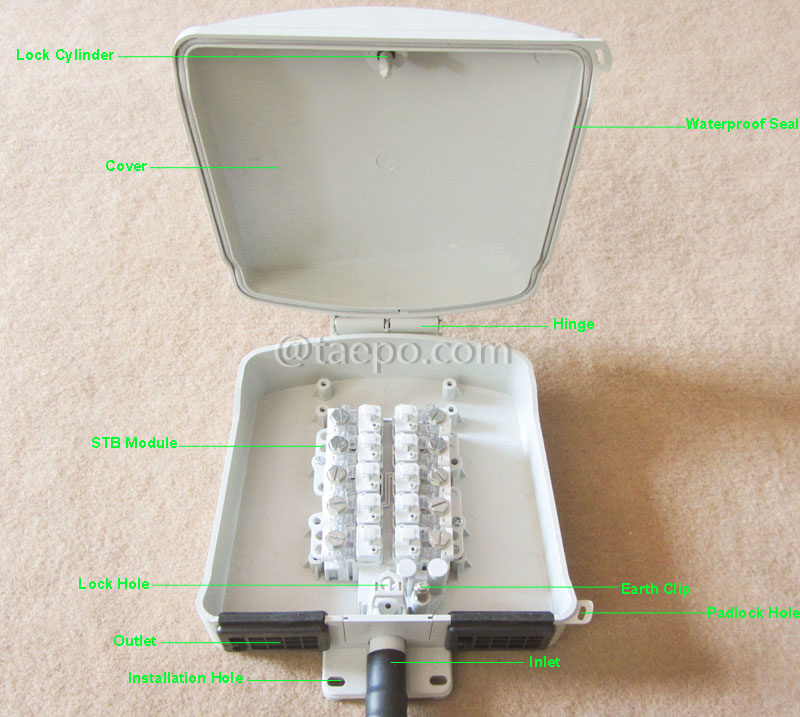

La boîte se compose d'un corps et d'une couverture qui abrite un bloc rebondi. La disposition pour le montage mural est incorporée dans le corps de la boîte. Le couvercle a différentes positions d'ouverture, qui peuvent être sélectionnées en fonction de la quantité d'espace de travail disponible, et est également équipé d'un joint pour limiter l'entrée d'eau. Les œillets sont fournis pour l'accès dropwire (2 x 2 pour les petites paires et 2 x 4 pour les 21 paires et plus).

Le mécanisme de verrouillage de boîte est monté à travers le bout de câble et est efficace à la fermeture de la boîte; pour ouvrir à nouveau la boîte, une clé spéciale ou un tournevis est nécessaire selon le type de serrure. Le bornier est fabriqué séparément puis vissé dans la boîte. Les blocs peuvent être fabriqués de 5 à 20 paires en unités de 5 et un terminal pour pilote

des paires peuvent également être fournies. Les bornes de masse de chaque paire sont connectées électriquement au blindage du câble et à une borne de masse externe. L'unité est scellée avec de la résine et la connexion du bloc de câble est scellée avec une gaine thermorétractable.

Caractéristiques Principales

Connexion de déplacement d'isolation

Connexions fiables

Performance ignifuge

Conception modulaire et installations

Étanche à l'eau et à l'humidité

Dessins

Emballage Photos

Commander des Données

TP-1722-10M

Boîte à bornes extérieure de 10 paires pour module de talon, 257x204x90mm, verrouillage à vis à vis, carter en plastique, avec module de talon sans protection, longueur de câble 4m
