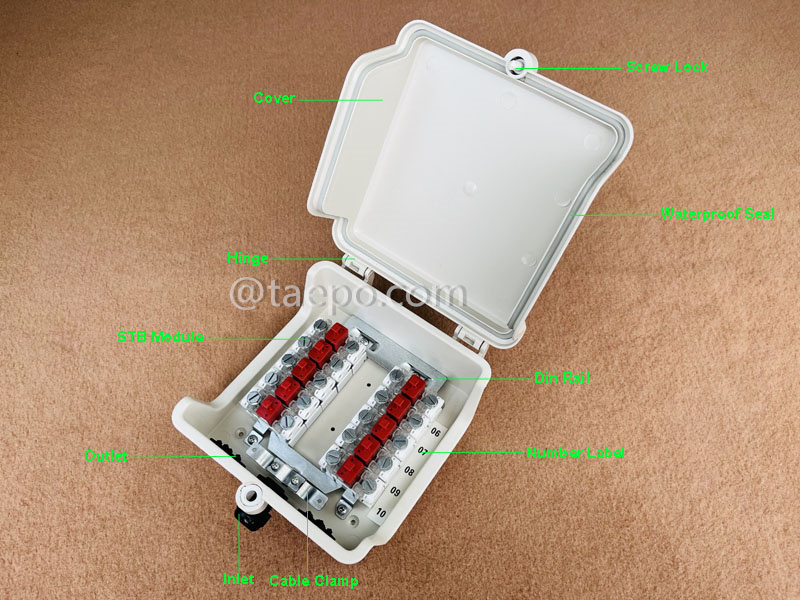

Boîtier de point de distribution extérieur 10 paires avec protection contre les surtensions

    Descriptions

La boîte de point de distribution / DP (TP-1712-10 mg) est utilisée pour terminer les câbles de réseaux téléphoniques secondaires aux paires de câbles de lignes d'abonné.

Le module STB également appelé module de connexion VX fournit un point de connexion entre une paire de câbles d'échange et une paire de distribution. Il intègre un module de fiche de 5 points pour fournir une continuité et une gamme d'autres options.

Il est équipé d'un parafomage GDT (tube de décharge de gaz) à côté du module de plug-in, qui forme le circuit de protection pour la protection des équipements et du personnel de la salle d'échange contre la tension supérieure et sur le courant, pour principalement comme suit:
 La tension de surtension causée par la foudre sur ou autour des lignes extérieures.
 La tension de courant alternatif à court terme a été intronisée sur des lignes externes, lorsque la ligne électrique, le système d'alimentation ou le système ferroviaire électrique sont décomposés dans le voisinage de la ligne extérieure.
 La ligne extérieure entre en collision directement contre une ligne électrique de 220 V.

Il est particulièrement recommandé pour les connexions extérieures où les conditions environnementales sont extrêmement agressives.

Les modules de connexion sont conçus pour le montage sur un rail DIN standard et peuvent donc être montés dans une variété de boîtiers dans toutes les quantités nécessaires. La petite empreinte (2 cm de large) assure un produit compact.

    Caractéristiques principales

    Diagrammes schématiques

    Photos d'emballage

    Données de commande
